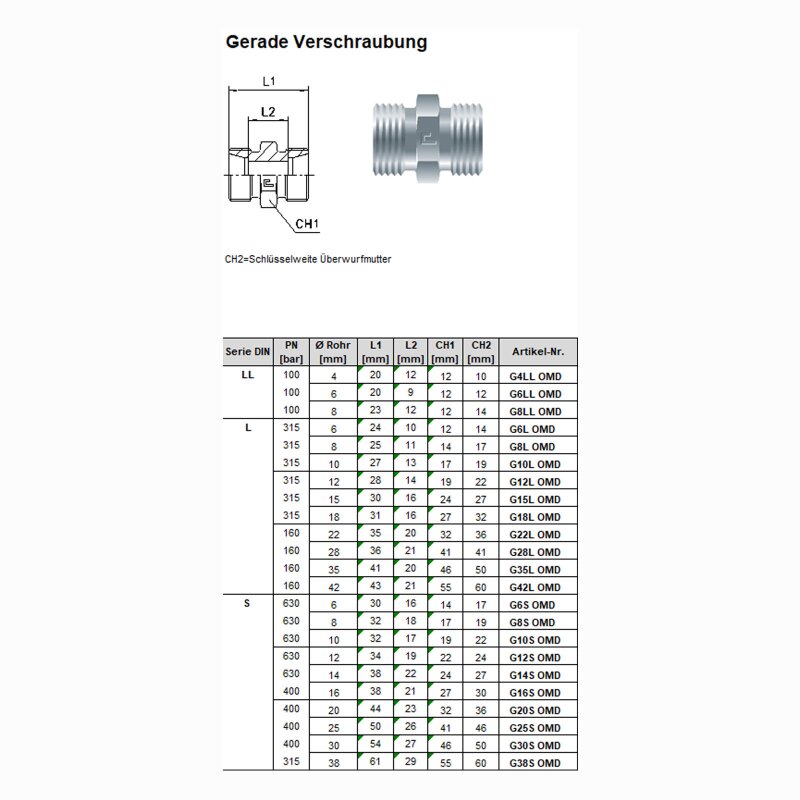

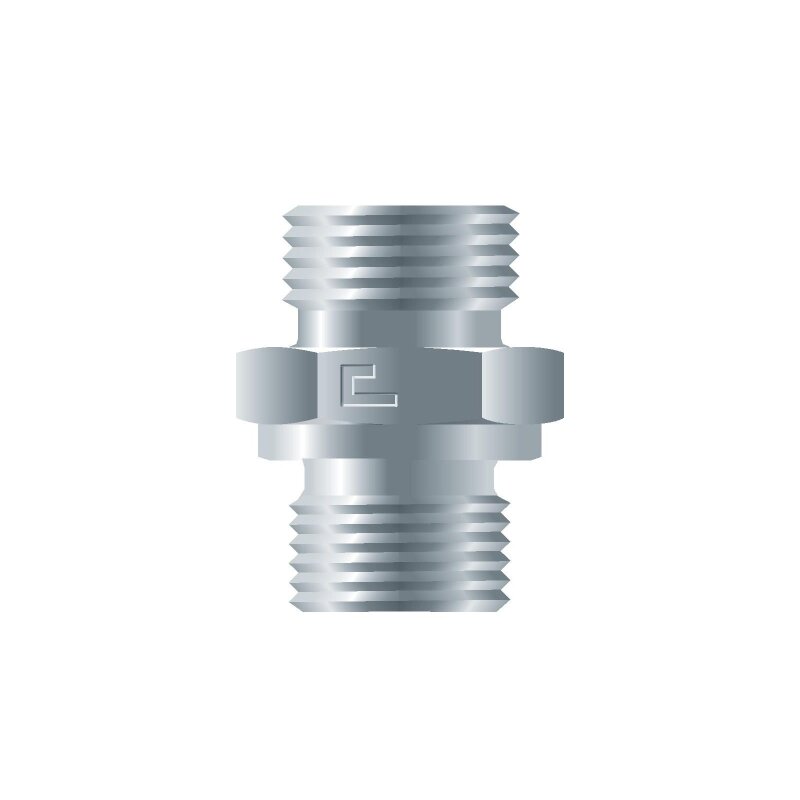

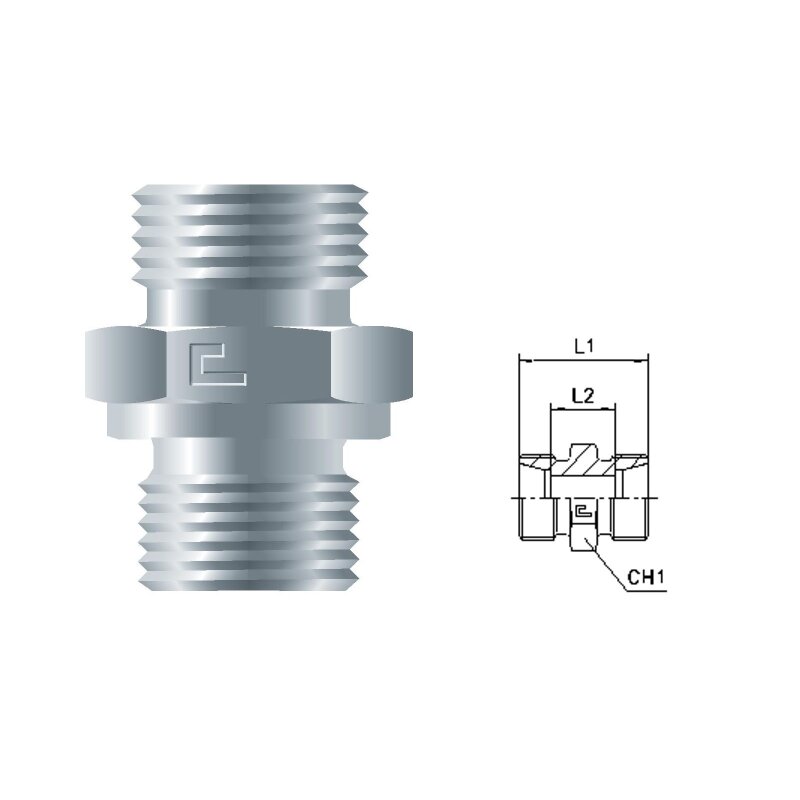

Gerade Schneidringverschraubung Typ G ohne Muttern und Schneidringe
Werkstoff: Stahl, verzinkt
Anwendung: Zum Verbinden von zwei Schlauchleitungen.
Serie / Baureihe:
LL = sehr leicht
L = leicht
S = schwer

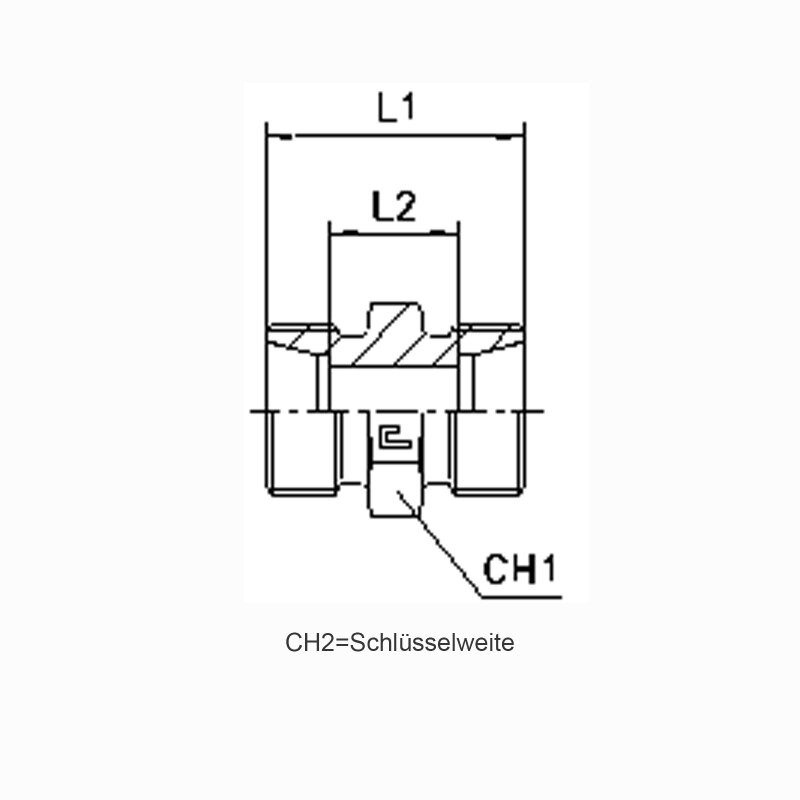

| Serie DIN | PN [bar] | Ø Rohr [mm] | L1 [mm] |
L2 [mm] |
CH1 [mm] |
CH2 [mm] |
Artikel-Nr. | |||||||
| LL | 100 | 4 | 20 | 12 | 12 | 10 | G4LL OMD | |||||||
| 100 | 6 | 20 | 9 | 12 | 12 | G6LL OMD | ||||||||
| 100 | 8 | 23 | 12 | 12 | 14 | G8LL OMD | ||||||||
| L | 500 | 6 | 24 | 10 | 12 | 14 | G6L OMD | |||||||
| 500 | 8 | 25 | 11 | 14 | 17 | G8L OMD | ||||||||
| 500 | 10 | 27 | 13 | 17 | 19 | G10L OMD | ||||||||
| 400 | 12 | 28 | 14 | 19 | 22 | G12L OMD | ||||||||
| 400 | 15 | 30 | 16 | 24 | 27 | G15L OMD | ||||||||
| 400 | 18 | 31 | 16 | 27 | 32 | G18L OMD | ||||||||
| 250 | 22 | 35 | 20 | 32 | 36 | G22L OMD | ||||||||
| 250 | 28 | 36 | 21 | 41 | 41 | G28L OMD | ||||||||
| 250 | 35 | 41 | 20 | 46 | 50 | G35L OMD | ||||||||
| 250 | 42 | 43 | 21 | 55 | 60 | G42L OMD | ||||||||
| S | 800 | 6 | 30 | 16 | 14 | 17 | G6S OMD | |||||||
| 800 | 8 | 32 | 18 | 17 | 19 | G8S OMD | ||||||||
| 800 |
|
