Drosselfreie Schwenkverschraubung metrisch WH-LM

ab 0,81 €
inkl. 19% USt. , zzgl. Versand
Drosselfreie Schwenkverschraubung metrisch WH-LM

  • Rohranschluss (mm) und Serie
  • Einschraubgewinde (metrisch)

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

sofort verfügbar

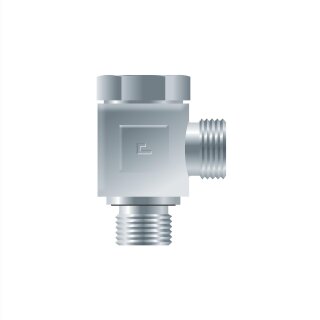

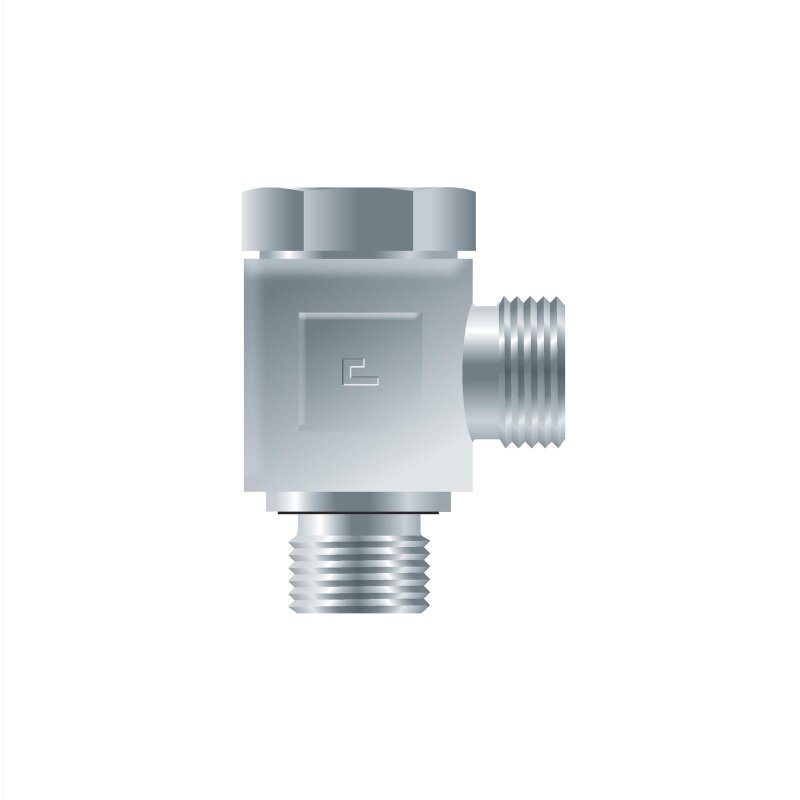

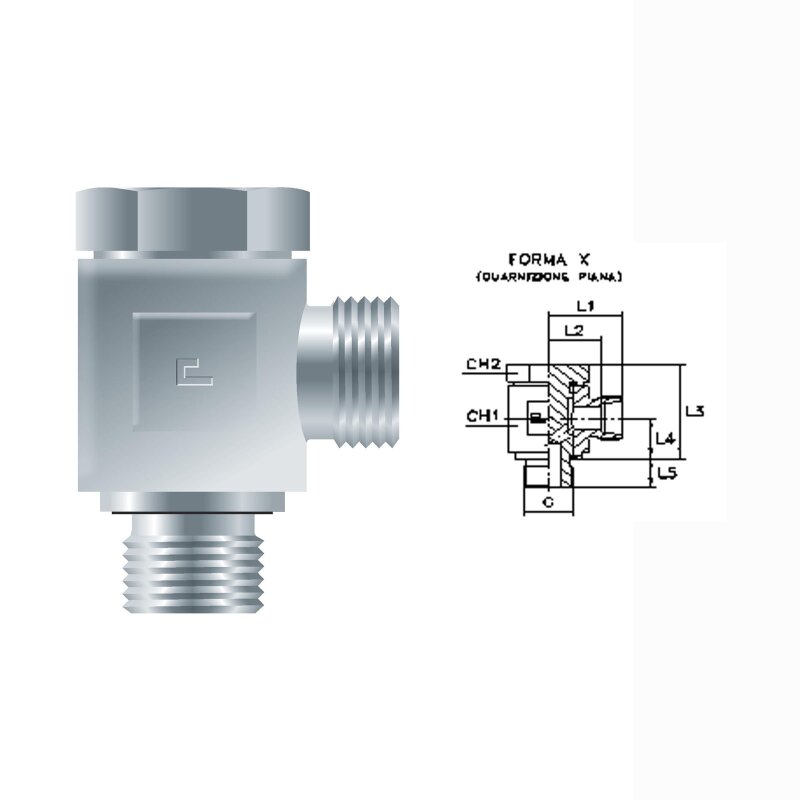

Drosselfreie Schwenkverschraubung metrisch WH-LM ohne Schneidring und Überwurfmutter.

Werkstoff: Stahl, verzinkt

Anwendung: Zum Verbinden von zwei Schlauchleitungen.


Serie / Baureihe:

LL= sehr leicht
L = leicht
S = schwer

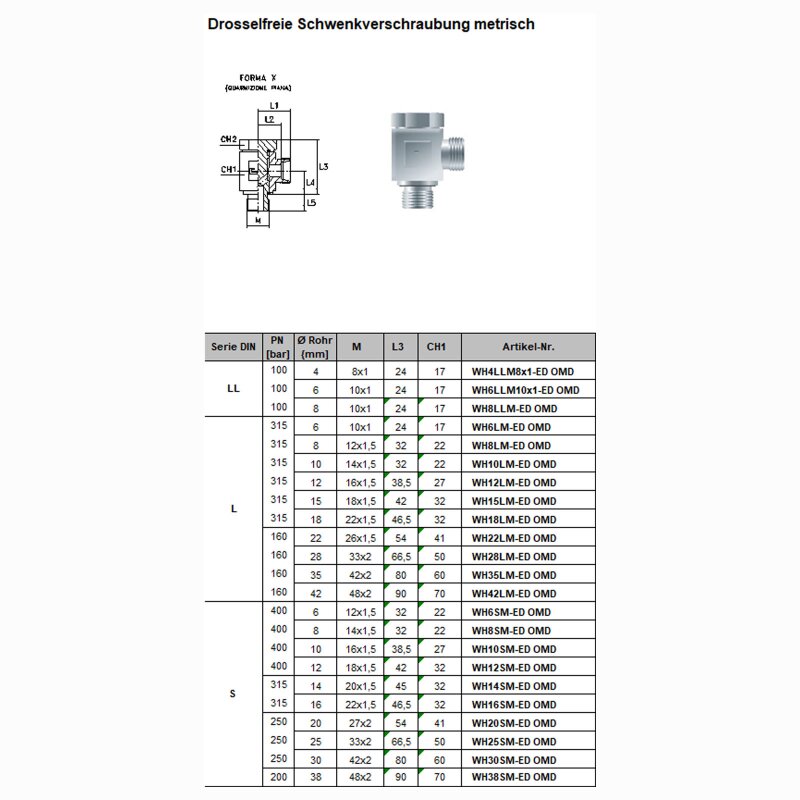

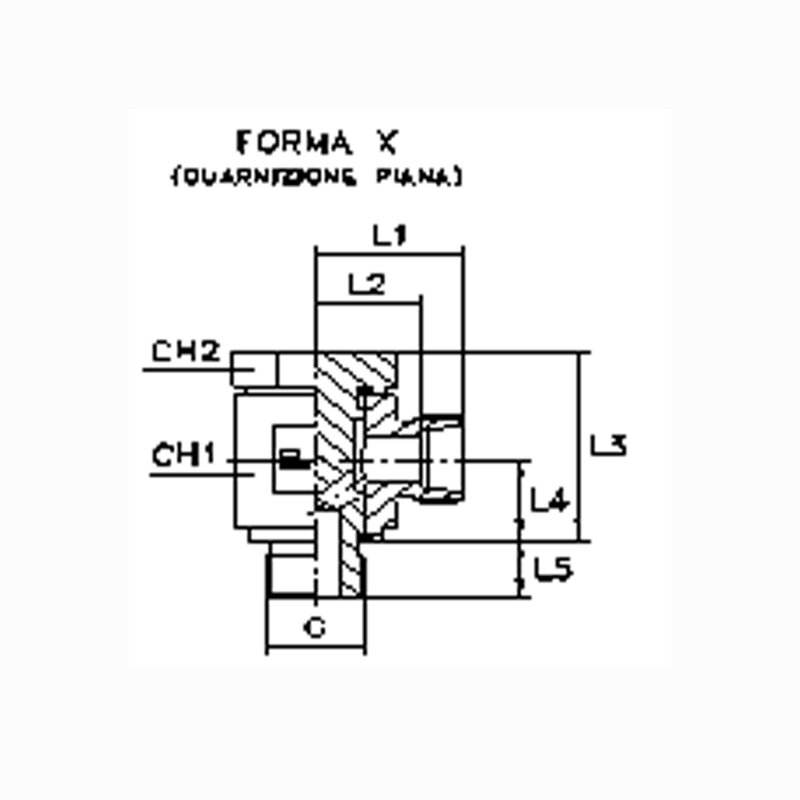

Serie DIN
Artikel-Nr.
PN [bar]
Rohr [mm]
Gewinde für Überwurfmutter
Einschraubgewinde M
L3
CH1
LL
WH4LLM8x1-ED OMD
100
4
M 8 x 1
8 x 1
24
17
LL
WH6LLM10x1-ED OMD
100
6
M 10 x 1
10 x 1
24
17
LL
WH8LLM-ED OMD
100
8
M 12 x 1
10 x 1
24
17
L
WH6LM-ED OMD
315
6
M 12 x 1,5
10 x 1
24
17
L
WH8LM-ED OMD
315
8
M 14 x 1,5
12 x 1,5
32
22
L
WH10LM-ED OMD
315
10
M 16 x 1,5
14 x 1,5
32
22
L
WH12LM-ED OMD
315
12
M 18 x 1,5
16 x 1,5
38,5
27
L
WH15LM-ED OMD
315
15
M 22 x 1,5
18 x 1,5
46,5
32
L
WH18LM-ED OMD
315
18
M 26 x 1,5
22 x 1,5
46,5
32
L
WH22LM-ED OMD
160
22
M 30 x 2
26 x 1,5
54
41
L
WH28LM-ED OMD
160
28
M 36 x 2
33 x 2
66,5
50
L
WH35LM-ED OMD
160
35
M 45 x 2
42 x 2
80
60
L
WH42LM-ED OMD
160
42
M 52 x 2
48 x 2
90
70
S
WH6SM-ED OMD
630
6
M 14 x 1,5
12 x 1,5
32
22
S
WH8SM-ED OMD
630
8
M 16 x 1,5
14 x 1,5
32
22
S
WH10SM-ED OMD
630
10
M 18 x 1,5
16 x 1,5
38,5
27
S
WH12SM-ED OMD
630
12
M 20 x 1,5
18 x 1,5
38,5
27
S
WH14SM-ED OMD
630
14
M 22 x 1,5
20 x 1,5
46,5
32
S
WH16SM-ED OMD
400
16
M 24 x 1,5
22 x 1,5
46,5
32
S
WH20SM-ED OMD
400
20
M 30 x 2
27 x 2
54
41
S
WH25SM-ED OMD
400
25
M 36 x 2
33 x 2
66,5
50
S
WH30SM-ED OMD
400
30
M 42 x 2
42 x 2
80
60
S
WH38SM-ED OMD
315
38
M 38 x 2
48 x 2
90
70
Hersteller:
Kategorie: Schneidring Rohrverschraubung
Artikelnummer: WH-LM
Bauform‍: Gerade Verschraubungen
Anschlussart 1‍: metrisch 24°
Anschlussart 2‍: metrisch 24°
Verschraubungsart‍: Rohrverschraubung Körper
Baureihe / Serie‍: Winkel
Versandgewicht‍: 0,10 Kg
Artikelgewicht‍: 0,10 Kg
Inhalt‍: 1,00 Stück
