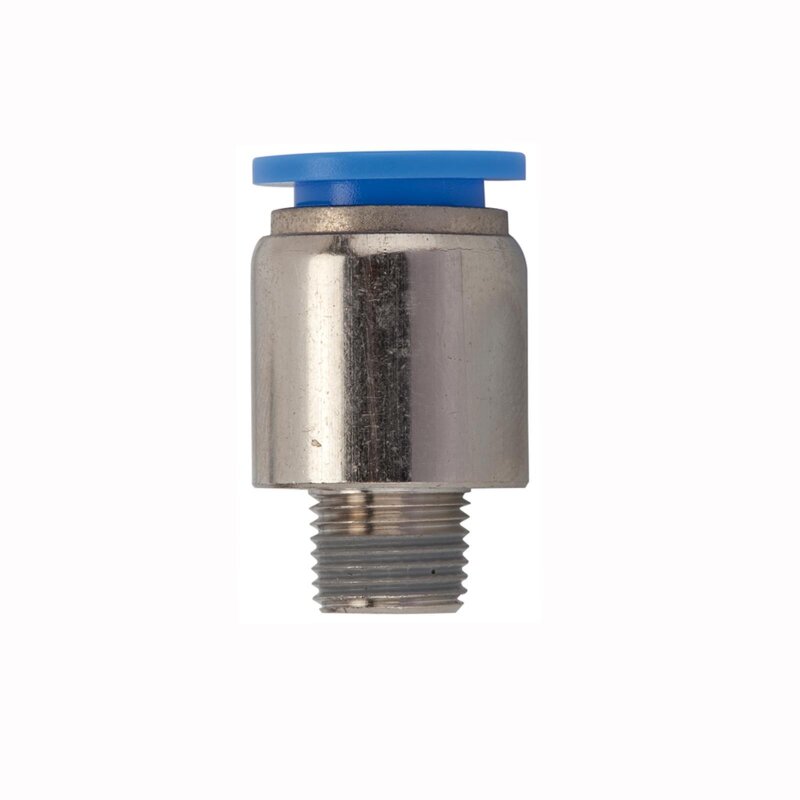

Steckverschraubung mit rundem Körper Außengewinde konisch mit Gewindebeschichtung und Innensechskant
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten Steckverschraubung AG konisch mit rundem Körper, Gewindebeschichtung und Innensechskant
| Arbeitsdruck max. | 15 bar |
| Temperaturbereich | -20 °C bis 80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |

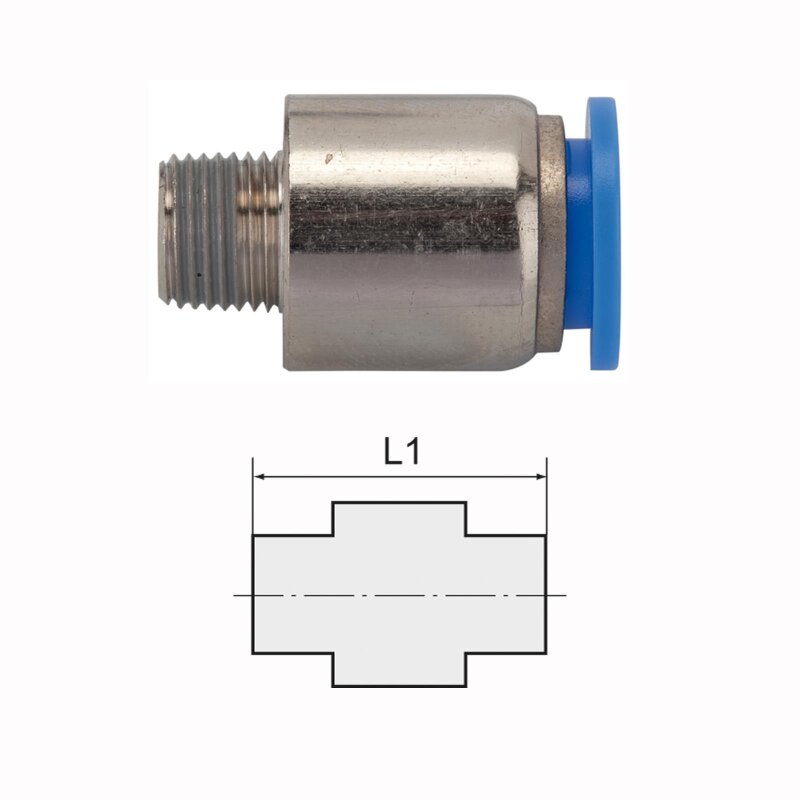

L1
mm |
Innensechskant
mm |
|
|
R 1/8
|
4
|
15
|
19,8
|
3
|
|
|
R 1/8
|
6
|
15
|
20,7
|
4
|
|
|
R 1/8
|
8
|
15
|
27,1
|
5
|
|
|
R 1/8
|
10
|
15
|
29,6
|
5
|
|
|
R 1/8
|
4
|
15
|
17,9
|
3
|
|
|
R 1/8
|
6
|
15
|
22,5
|
4
|
|
|
R 1/4
|
8
|
15
|
24,6
|
5
|
|
|
R 1/4
|
10
|
15
|
30,9
|
6
|
|
|
R 1/4
|
6
|
15
|
20,1
|
4
|
|
|
R 3/8
|
8
|
15
|
24,6
|
6
|
|
|
R 3/8
|
10
|
15
|
26,9
|
8
|
|
|
R 3/8
|
12
|
15
|
29,6
|
8
|
|
|
R 3/8
|
14
|
15
|
37,0
|
8
|
|
|
R 3/8
|
16
|
15
|
38,1
|
8
|
|
|
R 3/8
|
6
|
15
|
24,1
|
4
|
|
|
R 1/2
|
8
|
15
|
25,6
|
6
|
|
|
R 1/2
|
10
|
15
|
25,3
|
8
|
|
|
R 1/2
|
12
|
15
|
32,6
|
8
|
|
|
R 1/2
|
14
|
15
|
34,0
|
10
|
|
|
R 1/2
|
16
|
15
|
35,1
|
10
|
|
| Hersteller: | Schlauch24 |
| Kategorie: | Pneumatikverbinder - Blaue Serie |
| Artikelnummer: | BS-GSKAK |
