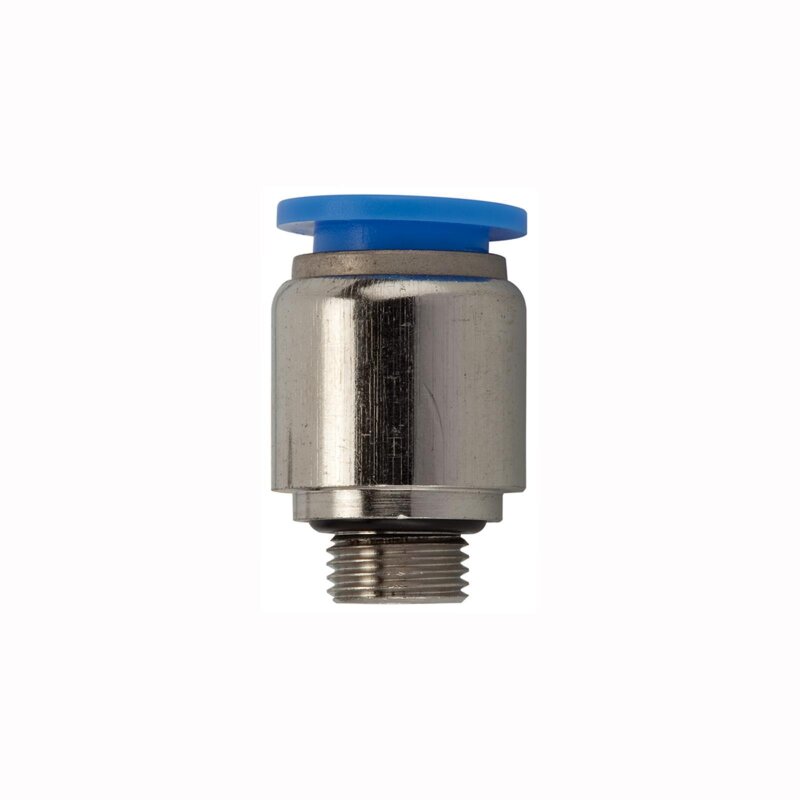

Gerade Steckverschraubung mit rundem Körper Außengewinde zylindrisch mit O-Ring (NBR) und Innensechskant
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten Gerad Steckverschraubung AG zylindrisch mit rundem Körper, O-Ring (NBR) und Innensechskant
Arbeitsdruck max. | 15 bar |
Temperaturbereich | -20 °C bis 80 °C |
Material | Kunststoff bzw. Messing vernickelt |
Lösering | Kunststoff |
Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
Anwendungsbereich | Luft, Vakuum |
Empfohlener Schlauch | PU oder PA (Nylon) |
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |

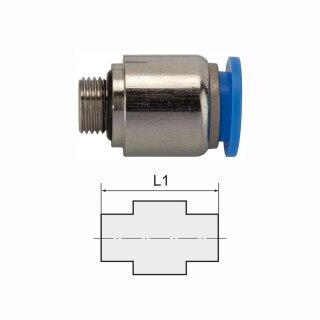

L1
mm |
Innensechskant
mm |
|
M5
|
4
|
15
|
20,8
|
2
|
|
M5
|
6
|
15
|
22,4
|
2
|
|
G 1/8
|
4
|
15
|
19,3
|
3
|
|
G 1/8
|
6
|
15
|
20,2
|
4
|
|
G 1/8
|
8
|
15
|
27,0
|
5
|
|
G 1/8
|
10
|
15
|
28,9
|
5
|
|
G 1/8
|
12
|
15
|
31,6
|
5
|
|
G 1/4
|
4
|
15
|
18,0
|
3
|
|
G 1/4
|
6
|
15
|
20,9
|
4
|
|
G 1/4
|
8
|
15
|
23,0
|
5
|
|
G 1/4
|
10
|
15
|
29,9
|
6
|
|
G 1/4
|
12
|
15
|
32,6
|
6
|
|
G 3/8
|
6
|
15
|
19,5
|
4
|
|
G 3/8
|
8
|
15
|
22,1
|
6
|
|
G 3/8
|
10
|
15
|
25,9
|
8
|
|
G 3/8
|
12
|
15
|
28,6
|
8
|
|
G 3/8
|
14
|
15
|
35,0
|
8
|
|
G 3/8
|
16
|
15
|
35,1
|
8
|
|
G 1/2
|
8
|
15
|
24,1
|
6
|
|
G 1/2
|
10
|
15
|
25,3
|
8
|
|
G 1/2
|
12
|
15
|
31,1
|
8
|
|
G 1/2
|
14
|
15
|
35,0
|
10
|
|
G 1/2
|
16
|
15
|
38,1
|
10
|
|
Hersteller: | Schlauch24 |
Kategorie: | Pneumatikverbinder - Blaue Serie |
Artikelnummer: | BS-GSZAK |
