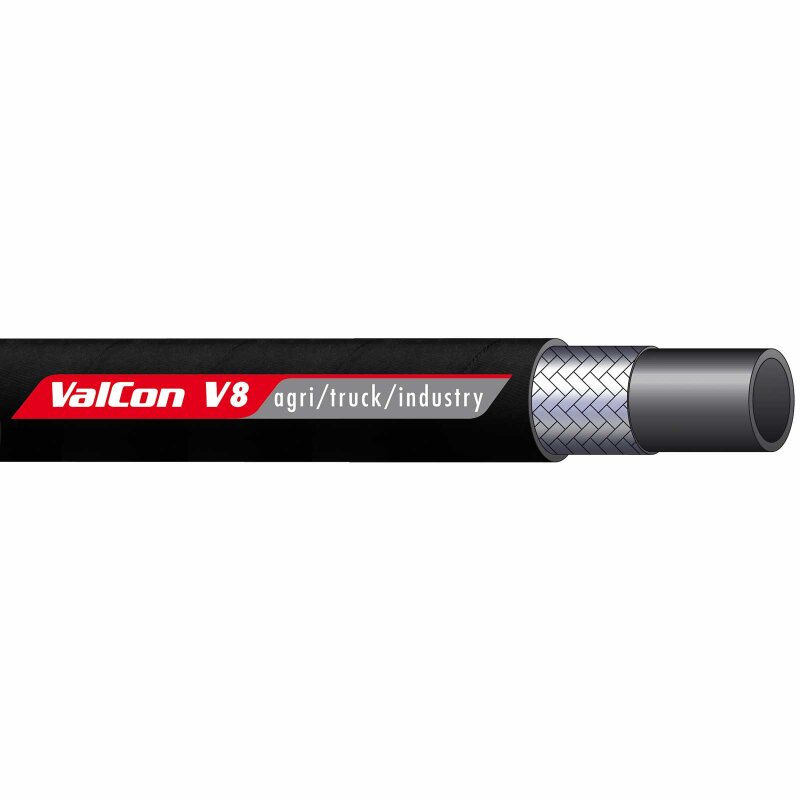

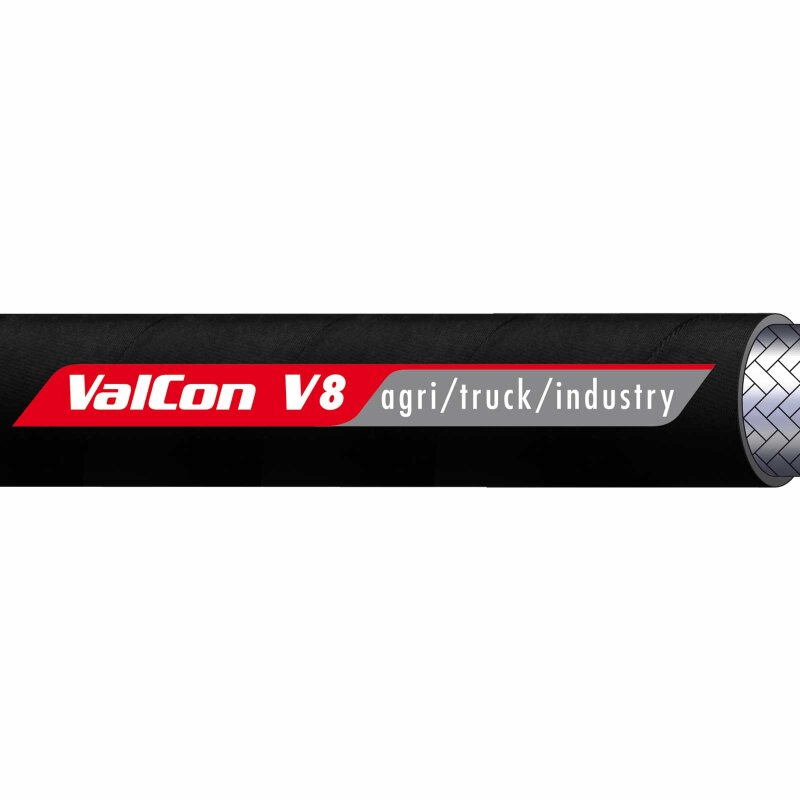

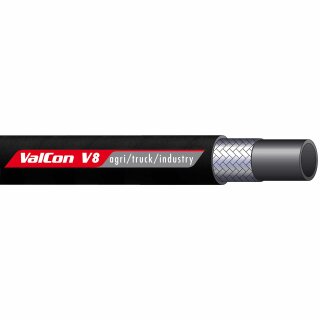

Flexibler Hydraulikschlauch mit hochfestem Stahldrahtgeflecht für Mitteldruckanwendungen in der Hydraulik nach EN 853-1SN.
Abhängig vom jeweiligen Betriebs- und Berstdruck einsetzbar in landwirtschaftlichen Maschinen, Frontladern, Hebebühnen und automatischen Maschinen.
Technische Daten:
Norm: DIN EN 853-1SN

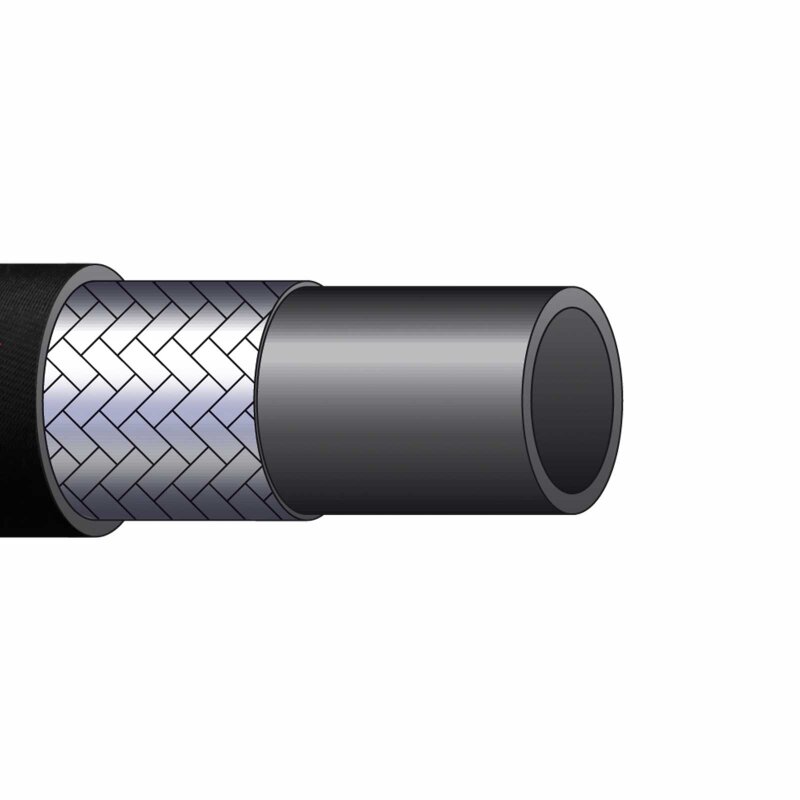

Druckträger: Hochfestes Stahldrahtgeflecht
Anzahl Lagen: 1
Innenseele: Synthetisches Gummi, schwarz
Außendecke: Synthetisches Gummi, abriebfest schwarz
Temperaturbeständigkeit: –40 °C bis +100 °C, Wasser- und Medien auf Wasserbasis bis max. +70 °C
Empfohlene Flüssigkeiten: Hydrauliköl auf Mineralölbasis, Öl- und Wasseremulsionen sowie wässrige Glykollösungen
Innen Ø
(mm)
|
Zoll
|
Außen Ø
(mm)
|
Biegeradius (mm) |
Betriebsdruck
(bar) |
Berstdruck
(bar)
|
max. Rollenlänge
(m)
|
Gewicht
(kg/m) |
6
|
1/4" |
14,1
|
100 |
225
|
900
|
50 |
0,21
|
8 | 5/16" | 15,7 | 115 | 215 | 850 | 50 | 0,27 |
10 | 3/8" | 18,1 | 130 | 180 | 720 | 50 | 0,35 |
12 | 1/2" | 21,4 | 180 | 160 | 640 | 40 | 0,45 |
16 | 5/8" | 24,5 | 200 | 130 | 520 | 40 | 0,51 |
19 | 3/4" | 28,5 | 240 | 105 | 420 | 30 | 0,59 |
25 | 1" | 36,6 | 300 | 88 | 352 | 20 | 0,98 |
Tipp: Eine Unterschreitung der Mindest-Biegeradien kann zu einer deutlich verkürzten Lebensdauer des Schlauchs führen. Achten Sie daher bei der Verlegung der Schlauchleitung auf deren Einhaltung.
Datenblatt ValCon V8-1SN
ValCon Pressmaßtabelle für Hydraulikschläuche
Hersteller: | ValCon Quality Hydraulics |
Kategorie: | Hydraulikschläuche Meterware |
Artikelnummer: | HS-V1SN |
Versandgewicht: | 0,21 kg |
Artikelgewicht: | 0,21 kg |
Inhalt: | 1,00 m |
