Pressnippel AGR KONISCH BMT - BSP-Anschlussstutzen mit konischem Außengewinde

ab 1,60 €
inkl. 19% USt. , zzgl. Versand
ab Stückpreis / Stück (1,00 Stück)
1 2,39 € *
10 2,18 € *
25 1,81 € *
50 1,60 € *

Pressnippel AGR KONISCH BMT - BSP-Anschlussstutzen mit konischem Außengewinde


  • Nennweite | Anschluss

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

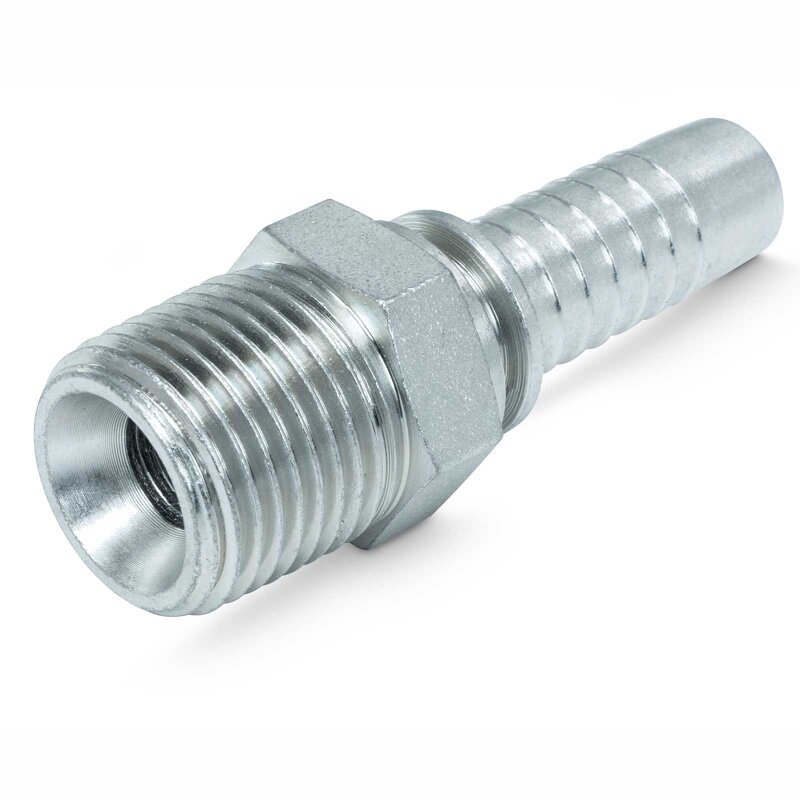

Pressnippel AGR KONISCH BMT - BSP-Anschlussstutzen - konisches Außengewinde

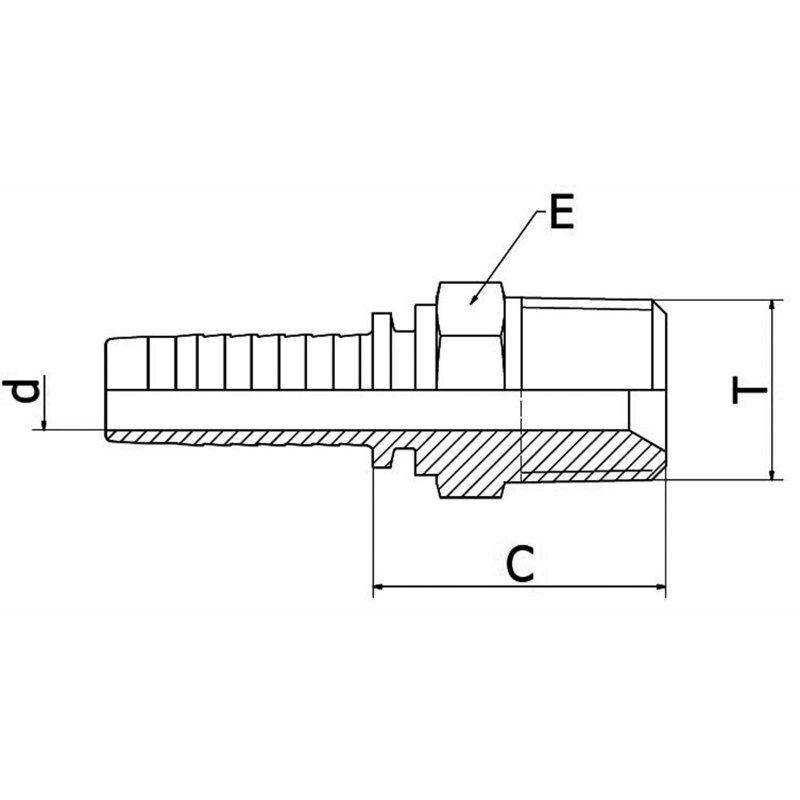

Technische Daten Pressnippel AGR konisch BMT:

DN: 6 - 25 mm
d: 4,0 - 20,0 mm
E: 12 - 36 mm
L: 48,0 - 101,0 mm

Material: Automatenstahl
Oberfläche: CrIII



Nennweite
(mm)
Größe
Zoll
Anschluss T
Abzugsmaß C
(mm)
d
(mm)
E
(mm)
L
(mm)
VE
6
04 1/4" 1/8-28 23,0
4,0
12
48,0
5
6 04 1/4"1/4" 1/4-19 28,0 4,0 15 55,0 5
6 04 1/4" 3/8-19 28,0 4,0 19 55,0 5
8 05 5/16" 3/8-19 28,0 5,5 19 55,5 5
10 06 3/8" 3/8-19 28,0 7,0 19  57,5 5
10 06 3/8" 1/2-14 33,0 7,0 22 62,5 5
12 08 1/2" 1/2-14 34,0 9,5 22 65,5 5
16 10 5/8" 3/4-14 33,0 12,0 27 70,5 5
19 12 3/4" 3/4-14 37,0 15,0 27 77,0 5
25 16 1" 1-11 46,0 20,0 36 101,0 1

Standardnennweiten in Fettdruck


Datenblatt ValCon Pressnippel AGR KONISCH BMT

Pressmaßtabelle für ValCon Schlauchleitungen

Hersteller: ValCon Quality Hydraulics
Kategorie: Schlaucharmaturen
Artikelnummer: PN-AGR-VCBMT
Versandgewicht‍: 0,02 kg
Artikelgewicht‍: 0,02 kg
Inhalt‍: 1,00 Stück
