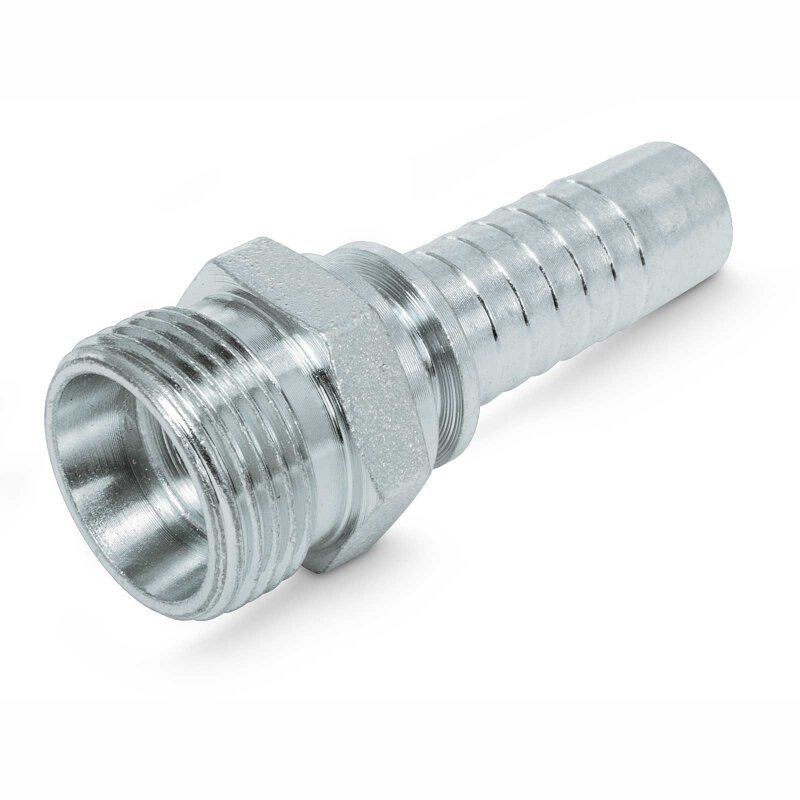

Pressnippel CES ME
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe

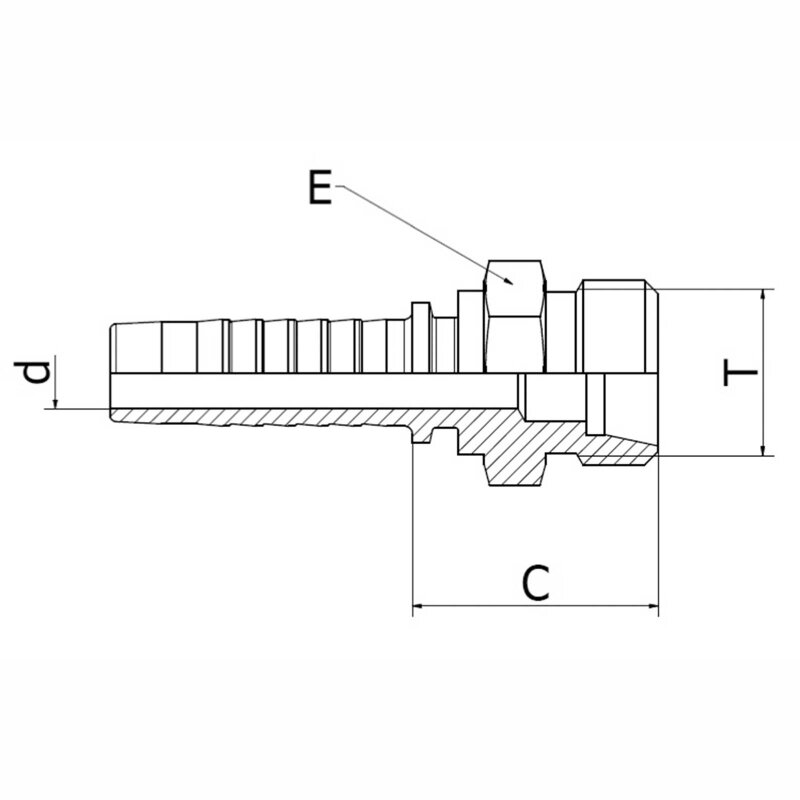

Technische Daten:
DN: 6 - 25 mm
d: 4,0 - 20,0 mm
E: 17 - 46 mm
L: 52,0 - 95,5 mm
Material: Automatenstahl
Oberfläche: CrIII
|
Nennweite
(mm)
|
Größe |
Zoll |
Anschluss T
|
Abzugsmaß C
(mm)
|
d
(mm)
|
E
(mm)
|
L
(mm)
|
VE
|
| 6 | 04 | 1/4" | M16x1,5 | 25,5 | 4,0 | 17 | 52,0 | 5 |
| 6 | 04 | 1/4" | M18x1,5 | 27,0 | 4,0 | 19 | 54,0 | 5 |
| 8 | 05 | 5/16" | M20x1,5 | 29,0 | 5,5 | 22 | 56,5 | 5 |
| 10 | 06 | 3/8" | M20x1,5 | 29,0 | 7,0 | 22 | 58,5 | 5 |
| 10 | 06 | 3/8" | M22x1,5 | 29,0 | 7,0 | 22 | 60,5 | 5 |
| 10 | 06 | 3/8" | M24x1,5 | 31,0 | 7,0 | 24 | 60,5 | 5 |
| 12 | 08 | 1/2" | M24x1,5 | 32,0 | 9,5 | 24 | 63,5 | 5 |
| 16 | 10 | 5/8" | M30x2 | 34,0 | 12,0 | 30 | 68,5 | 5 |
| 19 | 12 | 3/4" | M30x2 | 35,0 | 15,0 | 30 | 84,5 | 5 |
| 19 | 12 | 3/4" | M36x2 | 38,0 | 15,0 | 36 | 77,5 | 5 |
| 25 | 16 | 1" | M36x2 | 38,5 | 20,0 | 36 | 92,5 | 1 |
| 25 | 16 | 1" | M42x2 | 42,0 | 20,0 | 46 | 95,5 | 1 |
Standardnennweiten in Fettdruck
Datenblatt ValCon Pressnippel CES ME
Pressmaßtabelle für ValCon Schlauchleitungen
| Hersteller: | ValCon Quality Hydraulics |
| Kategorie: | Schlaucharmaturen |
| Artikelnummer: | PN-CES-VCME |
| Versandgewicht: | 0,03 kg |
| Artikelgewicht: | 0,03 kg |
| Inhalt: | 1,00 Stück |
