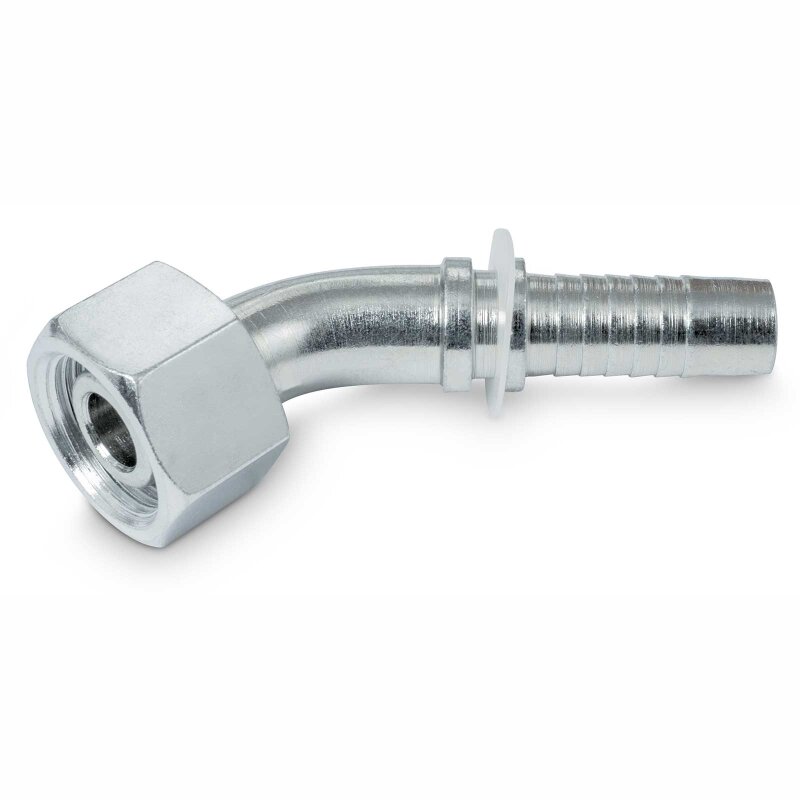

Pressnippel DKOS 45° MSOF 45°
Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe
Technische Daten:
DN: 6 - 25 mm
d: 4,0 - 20,0 mm
E: 19 - 50 mm
H: 15,0 - 35,0 mm
L: 61,0 - 137,5 mm
Material: Automatenstahl
Oberfläche: CrIII
|

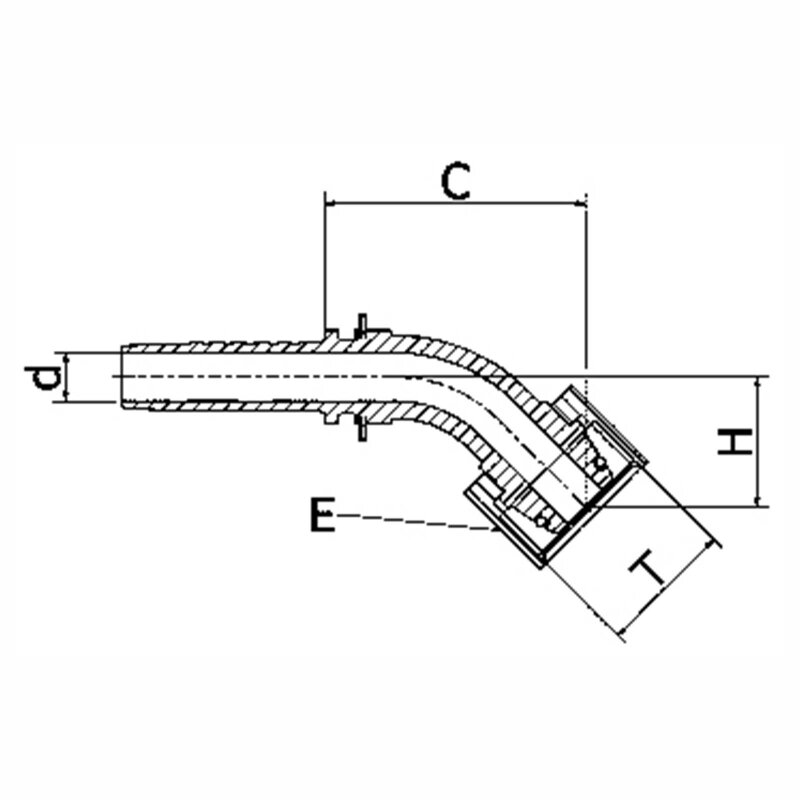

Nennweite
(mm)
|
Größe |
Zoll |
Anschluss T
|
Abzugsmaß C
(mm)
|
d
(mm)
|
E
(mm)
|
H
(mm)
|
L
(mm)
|
VE
|
| 6 | 04 | 1/4" | M16x1,5 | 36,0 | 4,0 | 19 | 15,0 | 61,0 | 5 |
| 6 | 04 | 1/4" | M18x1,5 | 40,0 | 4,0 | 22 | 16,0 | 65,0 | 5 |
| 8 | 05 | 5/16" | M18x1,5 | 52,5 | 5,5 | 22 | 17,0 | 80,5 | 5 |
| 8 | 05 | 5/16" | M20x1,5 | 42,0 | 5,5 | 24 | 19,0 | 69,5 | 5 |
| 10 | 06 | 3/8" | M20x1,5 | 57,0 | 7,0 | 24 | 17,0 | 87,0 | 5 |
| 10 | 06 | 3/8" | M22x1,5 | 59,0 | 7,0 | 27 | 19,0 | 87,0 | 5 |
| 12 | 08 | 1/2" | M24x1,5 | 65,5 | 9,5 | 30 | 20,0 | 97,5 | 5 |
| 16 | 10 | 5/8" | M30x2 | 63,0 | 12,0 | 36 | 27,0 | 97,5 | 5 |
| 19 | 12 | 3/4" | M30x2 | 73,0 | 15,0 | 36 | 30,0 | 122,5 | 5 |
| 19 | 12 | 3/4" | M36x2 | 72,0 | 15,0 | 46 | 32,0 | 121,5 | 5 |
| 25 | 16 | 1" | M36x2 | 88,5 | 20,0 | 46 | 38,0 | 142,0 | 1 |
| 25 | 16 | 1" | M42x2 | 84,0 | 20,0 | 50 | 35,0 | 137,5 | 1 |
Standardnennweiten in Fettdruck
Datenblatt ValCon Pressnippel DKOS 45° MSOF 45°
Pressmaßtabelle für ValCon Schlauchleitungen
| Hersteller: | ValCon |
| Kategorie: | Schlaucharmaturen |
| Artikelnummer: | PN-DKOS-VCMSOF-45S |
| Versandgewicht: | 0,04 kg |
| Artikelgewicht: | 0,04 kg |
| Inhalt: | 1,00 Stück |
