Pressnippel DKOS MSOF - Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902) - Überwurfmutter - schwere Reihe

ab 1,60 €
inkl. 19% USt. , zzgl. Versand
ab Stückpreis / Stück (1,00 Stück)
1 2,39 € *
10 2,18 € *
25 1,81 € *
50 1,60 € *

Pressnippel DKOS MSOF - Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902) - Überwurfmutter - schwere Reihe


  • Nennweite | Anschluss

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

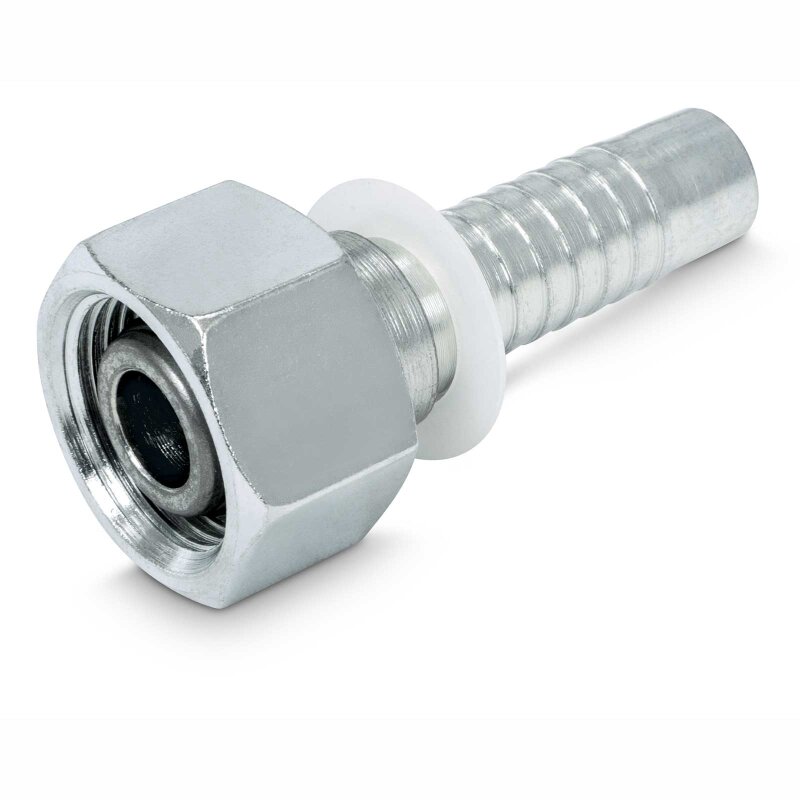

Pressnippel DKOS MSOF

Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe

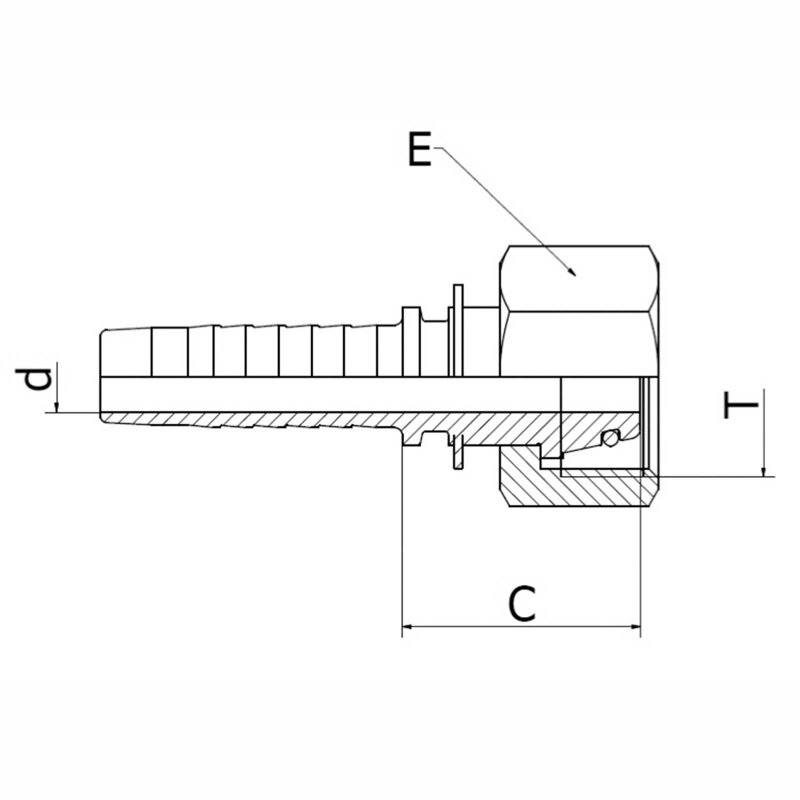

Technische Daten:

DN: 6 - 25 mm
d: 4,0 - 20,0 mm
E: 19 - 50 mm
L: 50,0 - 96,5 mm


Material: Automatenstahl
Oberfläche: CrIII



Nennweite
(mm)
Größe

 Zoll

Anschluss T
Abzugsmaß C
(mm)
d
(mm)
(mm)
L
(mm)
VE
6 04 1/4"1/4" M16x1,5 25,0 4,0 19 50,0 5
6 04 1/4" M18x1,5 24,0 4,0 22 52,0 5
8 05 5/16" M18x1,5 24,0 5,5 22 51,5 5
8 05 5/16" M20x1,5 26,0 5,5 24 53,5 5
10 06 3/8" M18x1,5 26,5 7,0 22 56,5 5
10 06 3/8" M20x1,5 26,0 7,0 24 55,5 5
10 06 3/8" M22x1,5 31,5 7,0 27 61,0 5
12 08 1/2" M24x1,5 29,0 9,5 30 60,5 5
16 10 5/8" M30x2 33,0 12,0 36 67,5 5
19 12 3/4" M30x2 34,0 15,0 36 83,5 5
19 12 3/4" M36x2 38,5 15,0 46 79,5 5
25 16 1" M36x2 41,0 20,0 46 94,5 1
25 16 1" M42x2 43,0 20,0 50 96,5 1

Standardnennweiten in Fettdruck


Datenblatt ValCon Pressnippel DKOS MSOF

Pressmaßtabelle für ValCon Schlauchleitungen

Hersteller: ValCon Quality Hydraulics
Kategorie: Schlaucharmaturen
Artikelnummer: PN-DKOS-VCMSOF
Versandgewicht‍: 0,04 kg
Artikelgewicht‍: 0,04 kg
Inhalt‍: 1,00 Stück
