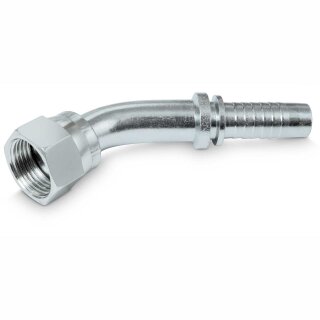

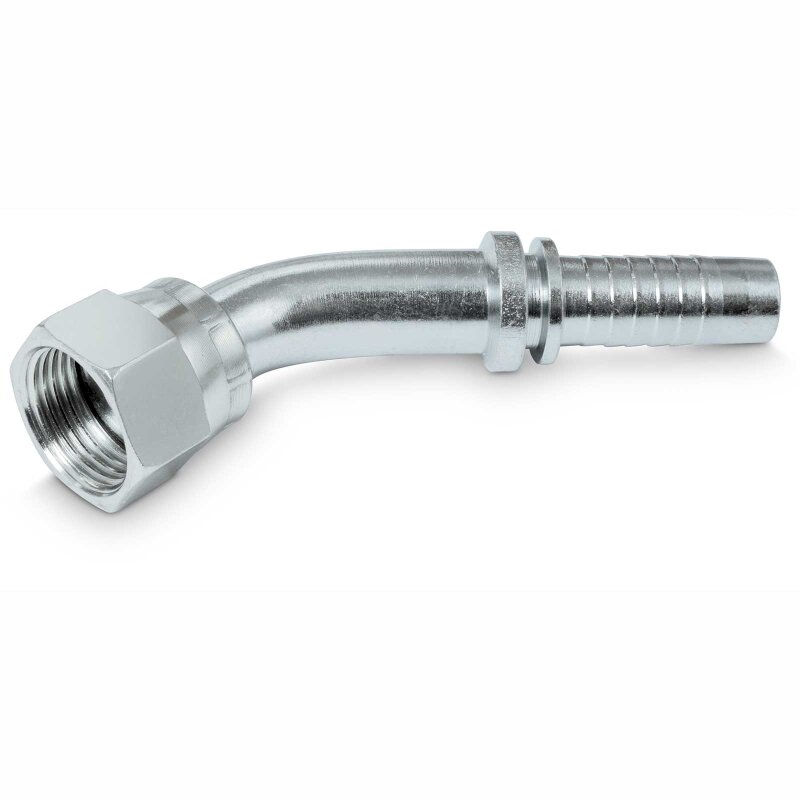

Pressnippel ORFS 45° Überwurfmutter LORF 45°
ORFS-Dichtform mit Überwurfmutter - UN-/UNF-/UNS-Gewinde

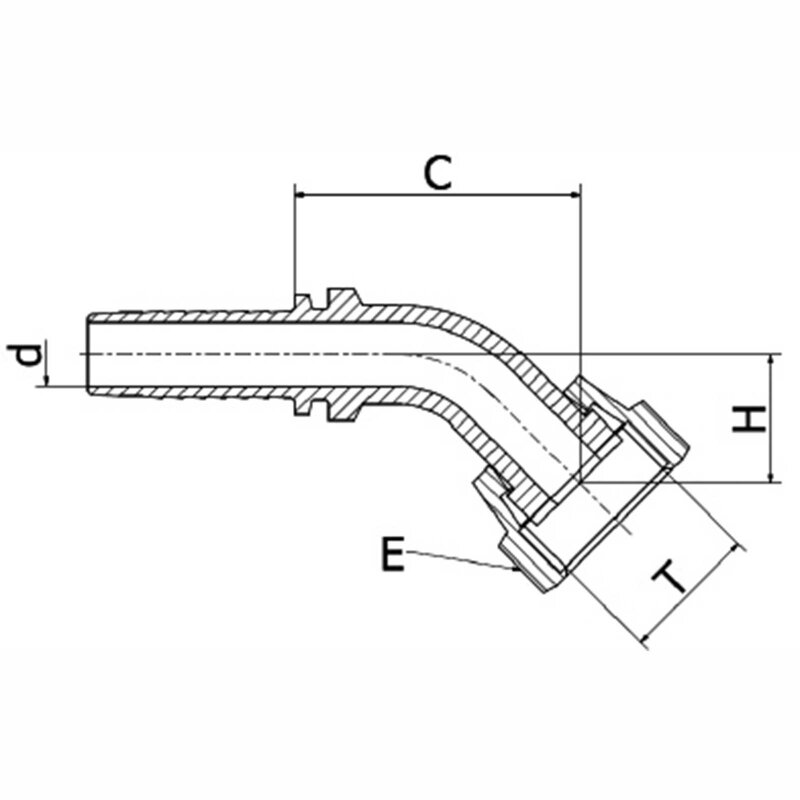

Technische Daten:
d: 4,0 - 20,0 mm
E: 17 - 41 mm
H: 14,0 - 27,0
L: 67,0 - 137,0 mm
Material: Automatenstahl
Oberfläche: CrIII
|
Nennweite
(mm)
|
Größe |
Zoll |
Anschluss T |
Abzugsmaß C
(mm)
|
d
(mm)
|
E
(mm)
|
H
(mm)
|
L
(mm)
|
VE
|
| 6 | 04 | 1/4" | 9/16-18 | 38,5 | 4,0 | 17 | 14,0 | 67,0 | 5 |
| 6 | 04 | 1/4" | 11/16-16 | 36,0 | 4,0 | 22 | 14,0 | 63,5 | 5 |
| 10 | 06 | 3/8" | 11/16-16 | 50,0 | 7,0 | 22 | 19,0 | 78,5 | 5 |
| 10 | 06 | 3/8" | 13/16-16 | 42,0 | 7,0 | 24 | 17,0 | 71,5 | 5 |
| 12 | 08 | 1/2" | 13/16-16 | 58,0 | 9,5 | 24 | 18,0 | 78,5 | 5 |
| 12 | 08 | 1/2" | 1-14 | 61,0 | 9,5 | 30 | 20,0 | 74,5 | 5 |
| 16 | 10 | 5/8" | 1-14 | 55,0 | 12,0 | 30 | 20,0 | 91,5 | 5 |
| 19 | 12 | 3/4" | 1.3/16-12 | 65,0 | 15,0 | 36 | 26,0 | 114,5 | 5 |
| 25 | 16 | 1" | 1.7/16-12 | 88,5 | 20,0 | 41 | 27,0 | 137,0 | 1 |
Standardnennweiten in Fettdruck
Datenblatt ValCon Pressnippel ORFS 45° Überwurfmutter LORF 45°
Pressmaßtabelle für ValCon Schlauchleitungen
| Hersteller: | ValCon |
| Kategorie: | Schlaucharmaturen |
| Artikelnummer: | PN-ORFS-VCLORF45S |
| Versandgewicht: | 0,03 kg |
| Artikelgewicht: | 0,03 kg |
| Inhalt: | 1,00 Stück |
