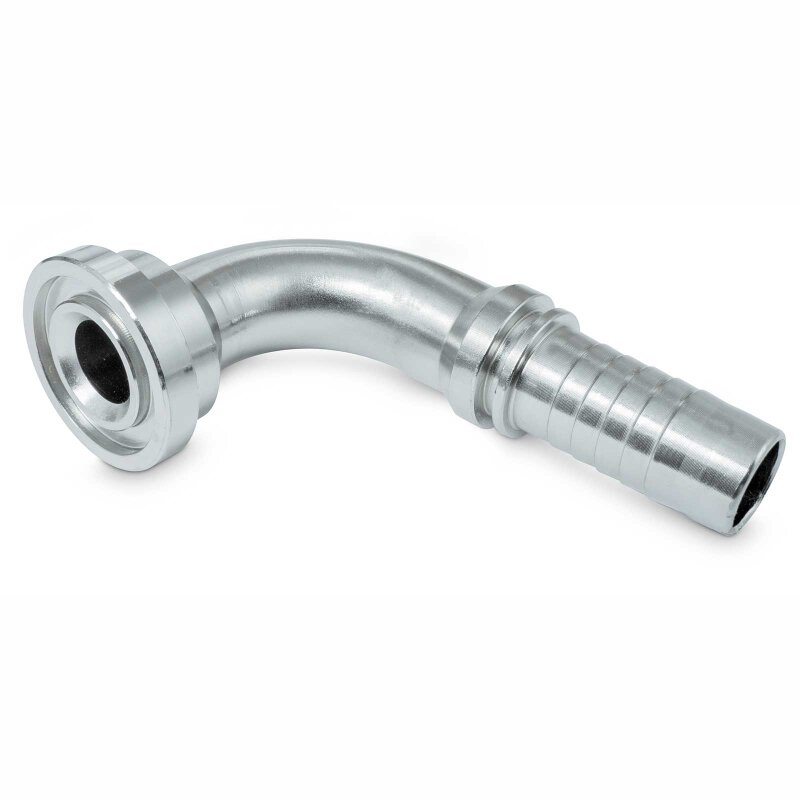

Pressnippel SFL 3.000 PSI 90° SFH 90°
Flanschbund SAE J514 (ISO 6162) Standard-Reihe 3.000 psi

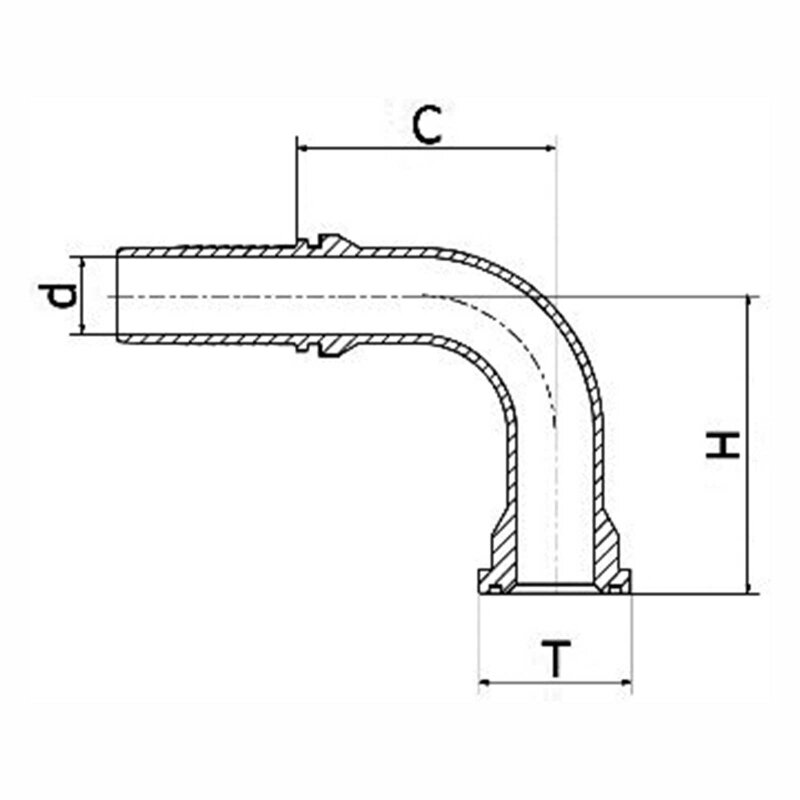

Technische Daten:
DN: 12 (1/2") - 25 (1")
d: 9,5 - 20,0 mm
H: 39,0 - 71,0 mm
L: 70,5 - 122,5 mm
Material: Automatenstahl
Oberfläche: CrIII
Nennweite
(mm)
|
Größe |
Zoll |
Anschluss T |
Abzugsmaß C
(mm)
|
d
(mm)
|
L
(mm)
|
VE
|
12 | 08 | 1/2" | 1/2 | 39,0 | 9,5 | 70,5 | 1 |
12 | 08 | 1/2" | 3/4 | 39,0 | 9,5 | 72,5 | 1 |
19 | 12 | 3/4" | 3/4 | 54,0 | 15,0 | 92,5 | 1 |
19 | 12 | 3/4" | 1 | 56,0 | 15,0 | 105,5 | 1 |
25 | 16 | 1" | 1 | 69,0 | 20,0 | 122,5 | 1 |
25 | 16 | 1" | 1.1/4 | 69,0 | 20,0 | 122,5 | 1 |
Standardnennweiten in Fettdruck
Datenblatt ValCon Pressnippel Pressnippel SFL 3.000 PSI 90° SFH 90°
Pressmaßtabelle für ValCon Schlauchleitungen
Oderstraße 3
Nordrhein-Westfalen
Neukirchen-Vluyn, Deutschland, 47506
info@indunorm.de
https://www.indunorm.de/
Hersteller: | Indunorm Hydraulik GmbH |
Kategorie: | Schlaucharmaturen |
Artikelnummer: | PN-SFL-VCSFH90S |
Versandgewicht: | 0,12 kg |
Artikelgewicht: | 0,12 kg |
Inhalt: | 1,00 Stück |
