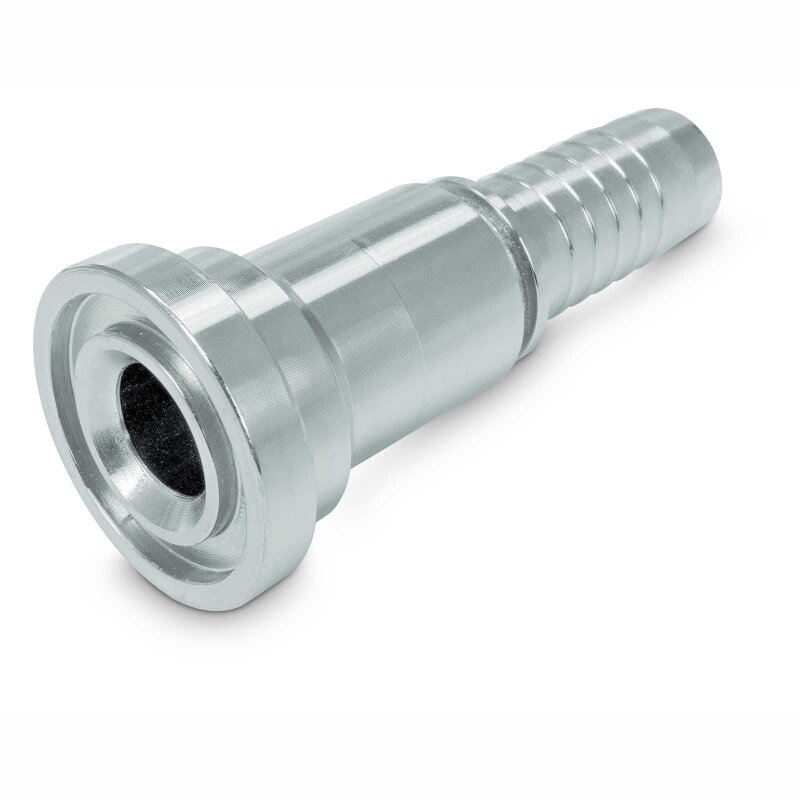

Pressnippel SFL 3.000 PSI SFH
Flanschbund SAE J514 (ISO 6162) Standard-Reihe 3.000 psi
Technische Daten:
DN: 12 (1/2") - 25 (1")
d: 9,5 - 20,0 mm
L: 76,5 - 110,5 mm
Material: Automatenstahl
Oberfläche: CrIII
|

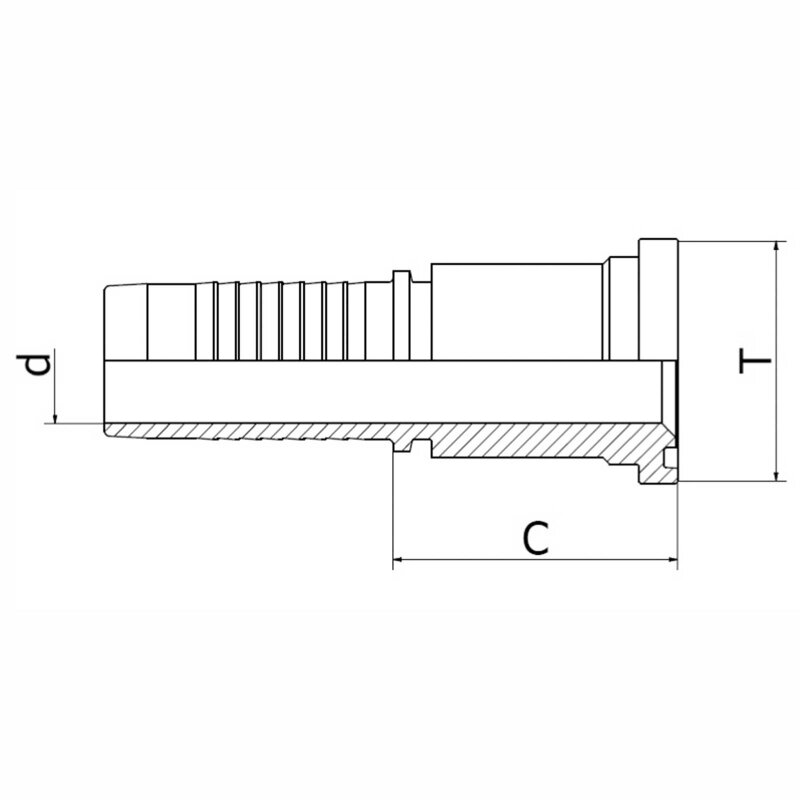

Nennweite
(mm)
|
Größe |
Zoll |
Anschluss T |
Abzugsmaß C
(mm)
|
d
(mm)
|
L
(mm)
|
VE
|
| 12 | 08 | 1/2" | 1/2 | 45,0 | 9,5 | 76,5 | 1 |
| 12 | 08 | 1/2" | 3/4 | 52,5 | 9,5 | 89,0 | 1 |
| 19 | 12 | 3/4" | 3/4 | 50,0 | 15,0 | 89,0 | 1 |
| 19 | 12 | 3/4" | 1 | 53,0 | 15,0 | 102,5 | 1 |
| 25 | 16 | 1" | 1 | 54,0 | 20,0 | 107,5 | 1 |
| 25 | 16 | 1" | 1.1/4 | 66,0 | 20,0 | 110,5 | 1 |
Standardnennweiten in Fettdruck
Datenblatt ValCon Pressnippel SFL 3.000 PSI SFH
Pressmaßtabelle für ValCon Schlauchleitungen
Angaben zur Produktsicherheit
Herstellerinformationen:
Indunorm Hydraulik GmbH
Oderstraße 3
Nordrhein-Westfalen
Neukirchen-Vluyn, Deutschland, 47506
info@indunorm.de
https://www.indunorm.de/
Oderstraße 3
Nordrhein-Westfalen
Neukirchen-Vluyn, Deutschland, 47506
info@indunorm.de
https://www.indunorm.de/
| Hersteller: | Indunorm Hydraulik GmbH |
| Kategorie: | Schlaucharmaturen |
| Artikelnummer: | PN-SFL-VCSFH |
| Versandgewicht: | 0,11 kg |
| Artikelgewicht: | 0,11 kg |
| Inhalt: | 1,00 Stück |
