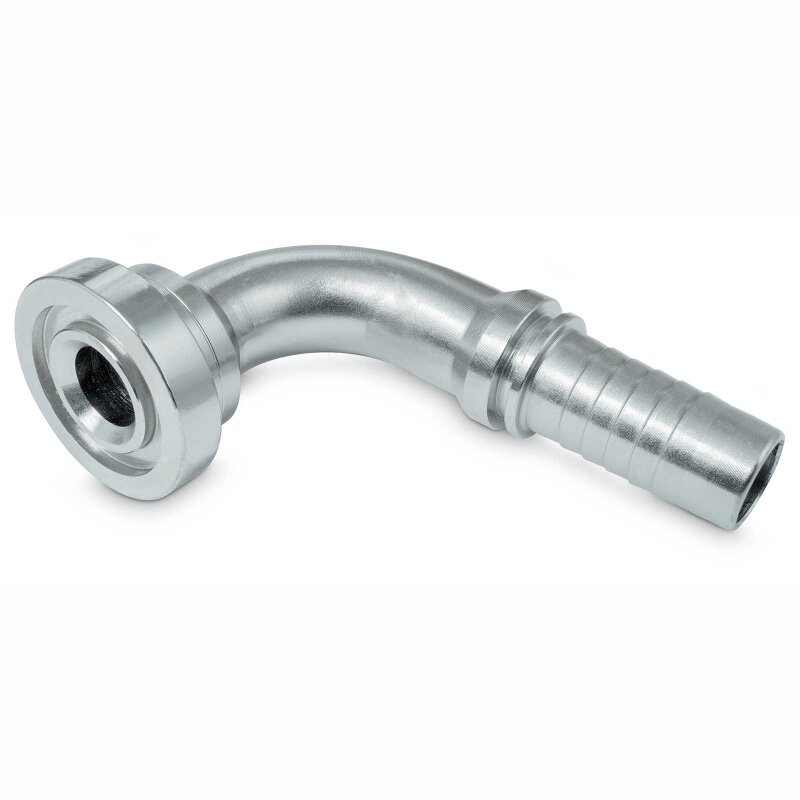

Pressnippel SFS 6.000 PSI 90° SFH 6-90°
Flanschbund SAE J514 (ISO 6162) Hochdruck-Reihe 6.000 psi

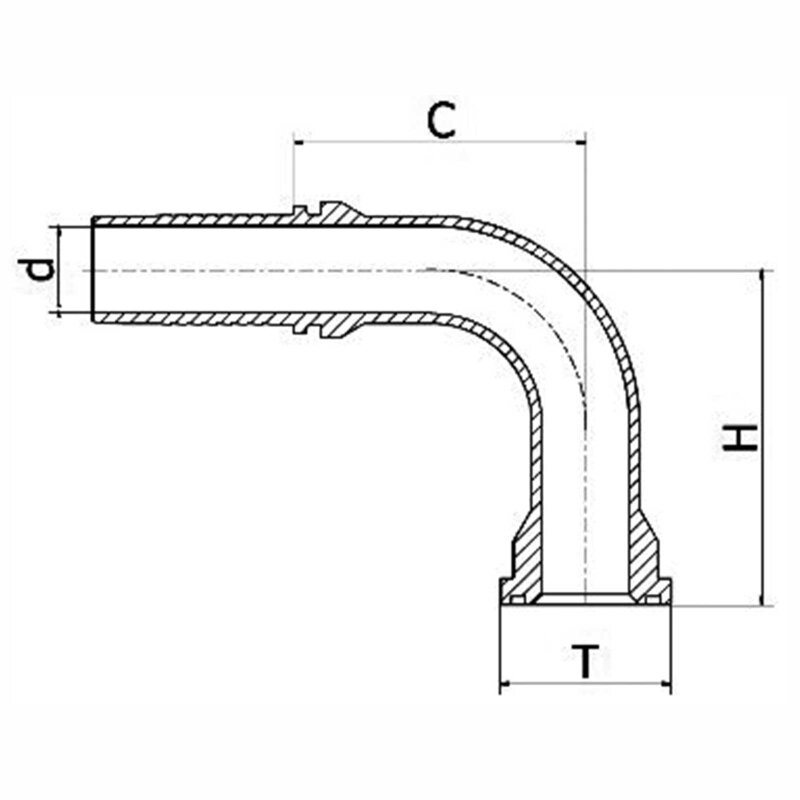

Technische Daten:
DN: 12 (1/2") - 25 (1")
d: 9,5 - 20,0 mm
H: 22,0 - 73,0 mm
L: 72,5 - 123,5 mm
Material: Automatenstahl
Oberfläche: CrIII
|
Nennweite
(mm)
|
Größe |
Zoll |
Anschluss T |
Abzugsmaß C
(mm)
|
d
(mm)
|
H
(mm)
|
L
(mm)
|
VE
|
| 12 | 08 | 1/2" | 1/2 | 51,0 | 9,5 | 22,0 | 72,5 | 1 |
| 12 | 08 | 1/2" | 3/4 | 39,0 | 9,5 | 51,0 | 70,5 | 1 |
| 19 | 12 | 3/4" | 3/4 | 72,0 | 15,0 | 30,0 | 95,0 | 1 |
| 19 | 12 | 3/4" | 1 | 76,0 | 15,0 | 34,0 | 125,5 | 1 |
| 25 | 16 | 1" | 1 | 85,0 | 20,0 | 36,0 | 138,5 | 1 |
| 25 | 16 | 1" | 1.1/4 | 77,0 | 20,0 | 73,0 | 123,5 | 1 |
Standardnennweiten in Fettdruck
Datenblatt ValCon Pressnippel SFS 6.000 PSI 90° SFH 6-90°
Pressmaßtabelle für ValCon Schlauchleitungen
Angaben zur Produktsicherheit
Herstellerinformationen:
Indunorm Hydraulik GmbH
Oderstraße 3
Nordrhein-Westfalen
Neukirchen-Vluyn, Deutschland, 47506
info@indunorm.de
https://www.indunorm.de/
Oderstraße 3
Nordrhein-Westfalen
Neukirchen-Vluyn, Deutschland, 47506
info@indunorm.de
https://www.indunorm.de/
| Hersteller: | Indunorm Hydraulik GmbH |
| Kategorie: | Schlaucharmaturen |
| Artikelnummer: | PN-SFS-VCSFH6-90S |
| Versandgewicht: | 0,12 kg |
| Artikelgewicht: | 0,12 kg |
| Inhalt: | 1,00 Stück |
