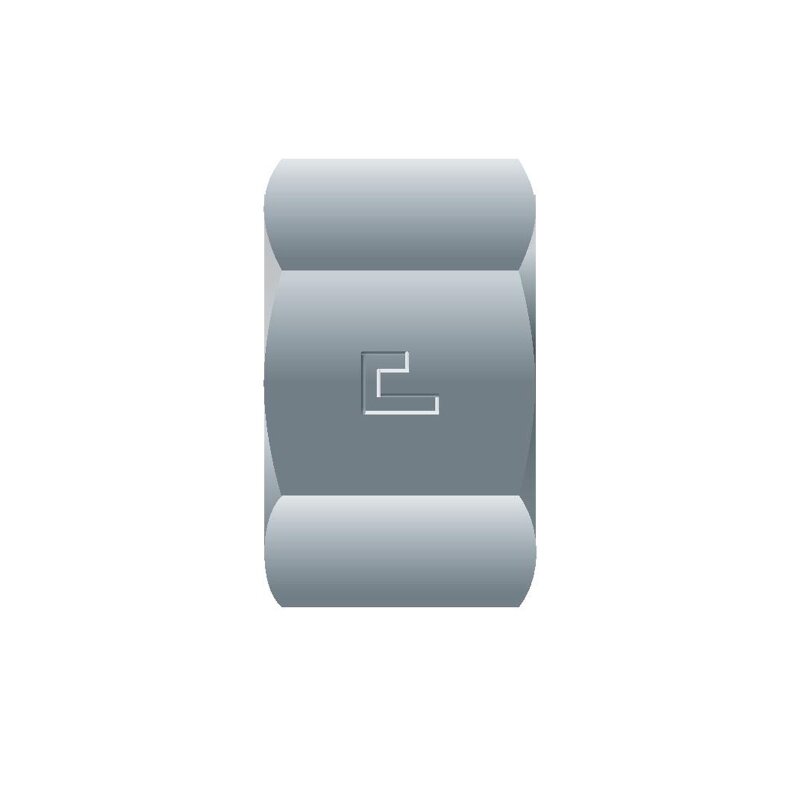

Überwurfmutter für Schneidringverschraubungen Typ M
Überwurfmutter passend zu unseren Hydraulik Schneidringverschraubungen
Werkstoff: Stahl, verzinkt
Anwendung: Zum Verbinden von zwei Schlauchleitungen mit Schneidringverschraubungen.
Serie / Baureihe:
LL= sehr leicht
L = leicht
S = schwer

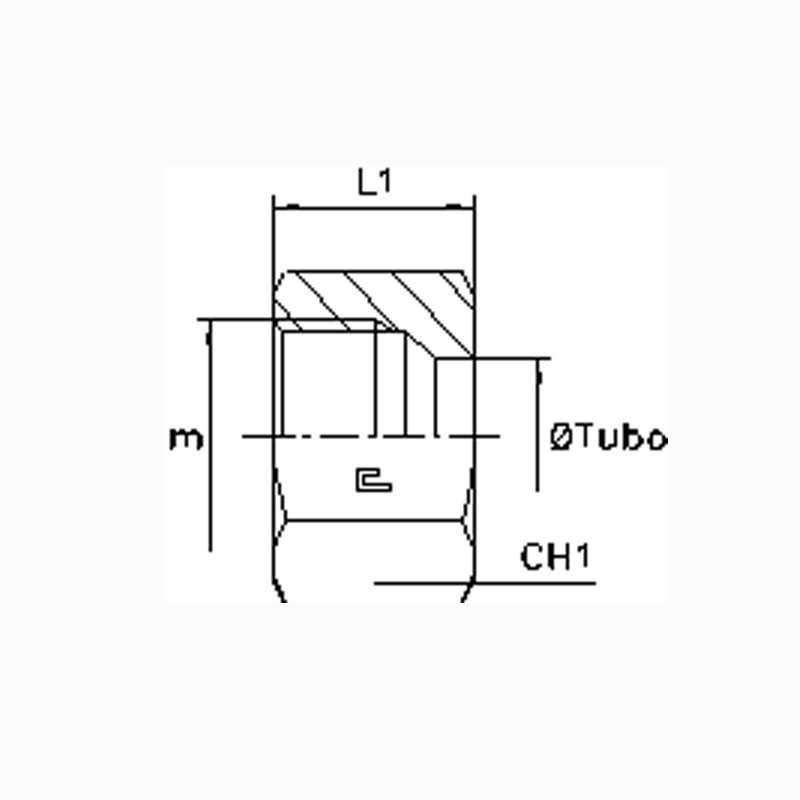

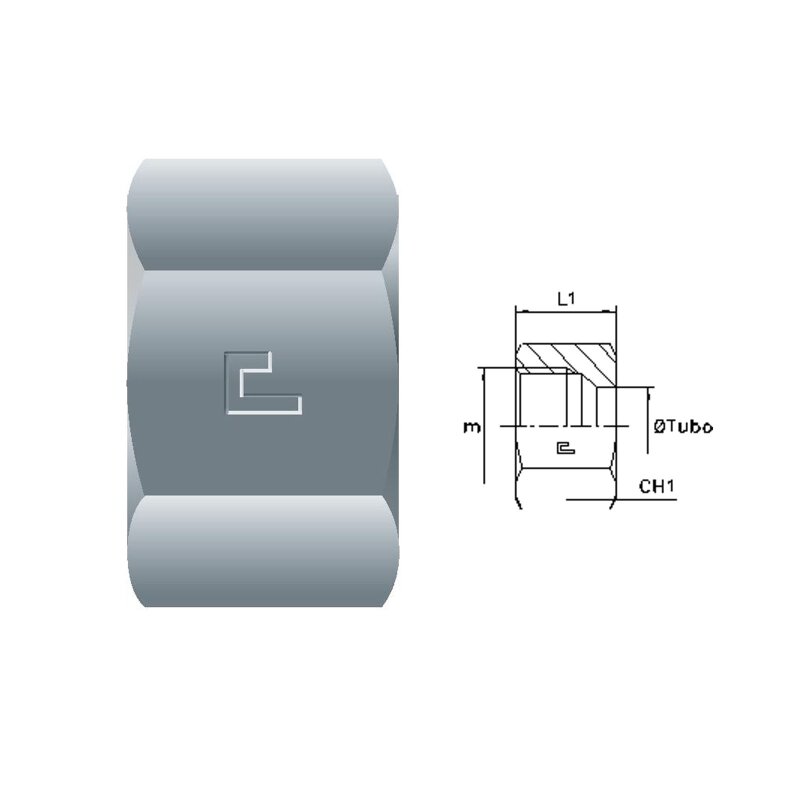

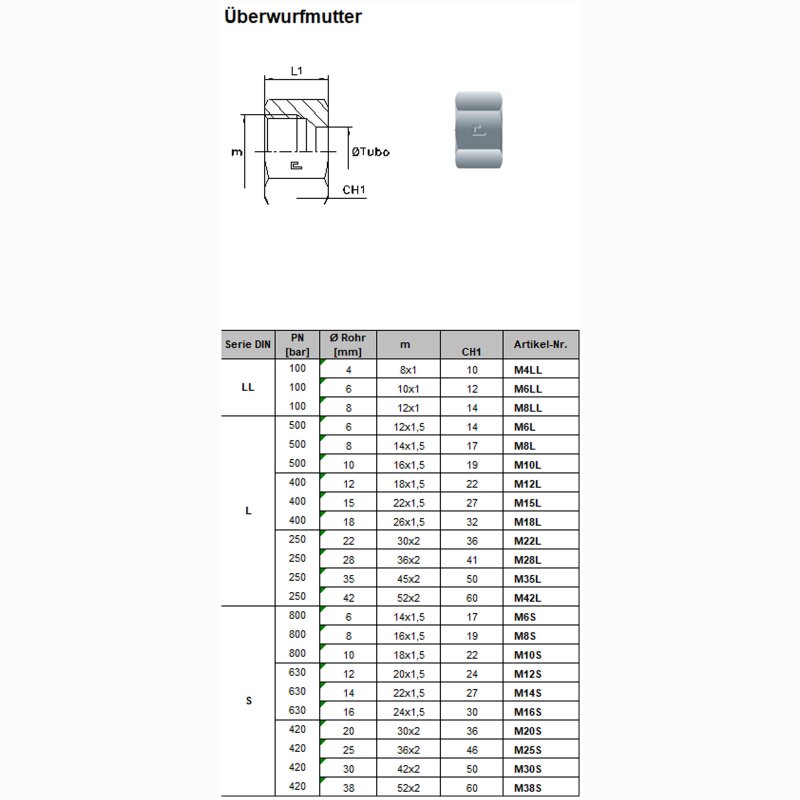

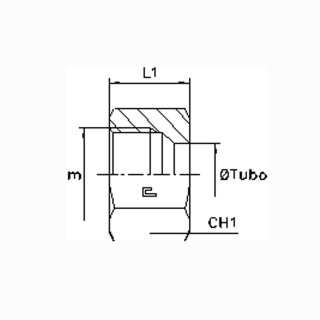

Detaillierte Daten Überwurfmutter M
Serie DIN
|
Artikel-Nr.
|
PN [bar]
|
Rohr [mm]
|
Gewinde der Überwurfmutter M
|
CH1
|
LL
|
M4LL
|
100
|
4
|
M 8 x1
|
10
|
LL
|
M6LL
|
100
|
6
|
M 10 x 1
|
12
|
LL
|
M8LL
|
100
|
8
|
M 12 x 1
|
14
|
L
|
M6L
|
315
|
6
|
M 12 x 1,5
|
14
|
L
|
M8L
|
315
|
8
|
M 14 x 1,5
|
17
|
L
|
M10L
|
315
|
10
|
M 16 x 1,5
|
19
|
L
|
M12L
|
315
|
12
|
M 18 x 1,5
|
22
|
L
|
M15L
|
315
|
15
|
M 22 x 1,5
|
27
|
L
|
M18L
|
315
|
18
|
M 26 x 1,5
|
32
|
L
|
M22L
|
160
|
22
|
M 30 x 2
|
36
|
L
|
M28L
|
160
|
28
|
M 36 x 2
|
41
|
L
|
M35L
|
160
|
35
|
M 45 x 2
|
50
|
L
|
M42L
|
160
|
42
|
M 52 x 2
|
60
|
S
|
M6S
|
630
|
6
|
M 14 x 1,5
|
17
|
S
|
M8S
|
630
|
8
|
M 16 x 1,5
|
19
|
S
|
M10S
|
630
|
10
|
M 18 x 1,5
|
22
|
S
|
M12S
|
630
|
12
|
M 20 x 1,5
|
24
|
S
|
M14S
|
630
|
14
|
M 22 x 1,5
|
27
|
S
|
M16S
|
400
|
16
|
M 24 x 1,5
|
30
|
S
|
M20S
|
400
|
20
|
M 30 x 2
|
36
|
S
|
M25S
|
400
|
25
|
M 36 x 2
|
46
|
S
|
M30S
|
400
|
30
|
M 42 x 2
|
50
|
S
|
M38S
|
315
|
38
|
M 52 x2
|
60
|
Hersteller: | Erkaflex |
Kategorie: | Schneidring Rohrverschraubung |
Artikelnummer: | M |
Bauform: | Gerade Verschraubungen |
Anschlussart 1: | metrisch 24° |
Anschlussart 2: | metrisch 24° |
Verschraubungsart: | Rohrverschraubung Körper |
Baureihe / Serie: | Winkel |
Versandgewicht: | 0,10 kg |
Artikelgewicht: | 0,10 kg |
Inhalt: | 1,00 Stück |
