Winkelschottverschraubung ohne Muttern und Schneidringe WSV

ab 0,81 €
inkl. 19% USt. , zzgl. Versand
Winkelschottverschraubung ohne Muttern und Schneidringe WSV

  • Serie
  • Rohr (mm)

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

sofort verfügbar

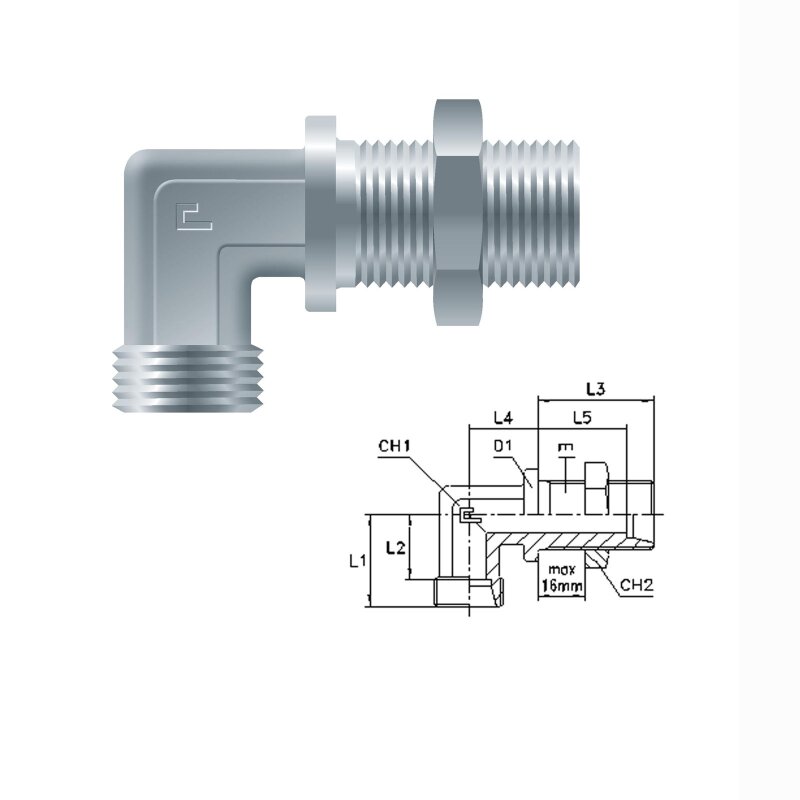

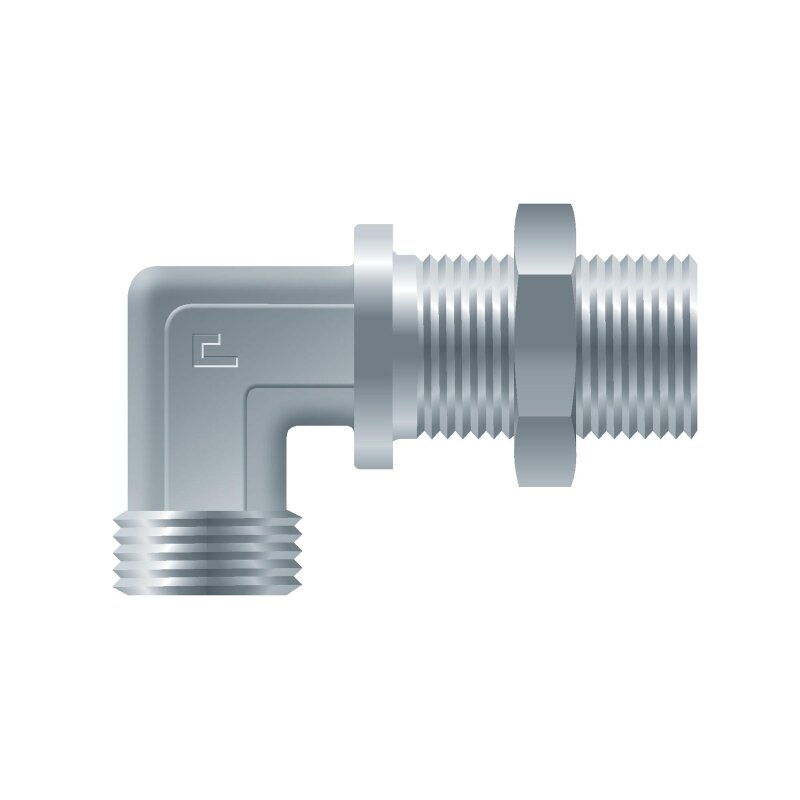

Winkelschottverschraubung ohne Muttern und Schneidringe WSV

Werkstoff: Stahl, verzinkt

Anwendung: Zum Verbinden von zwei Schlauchleitungen.

Serie / Baureihe:

L = leicht
S = schwer

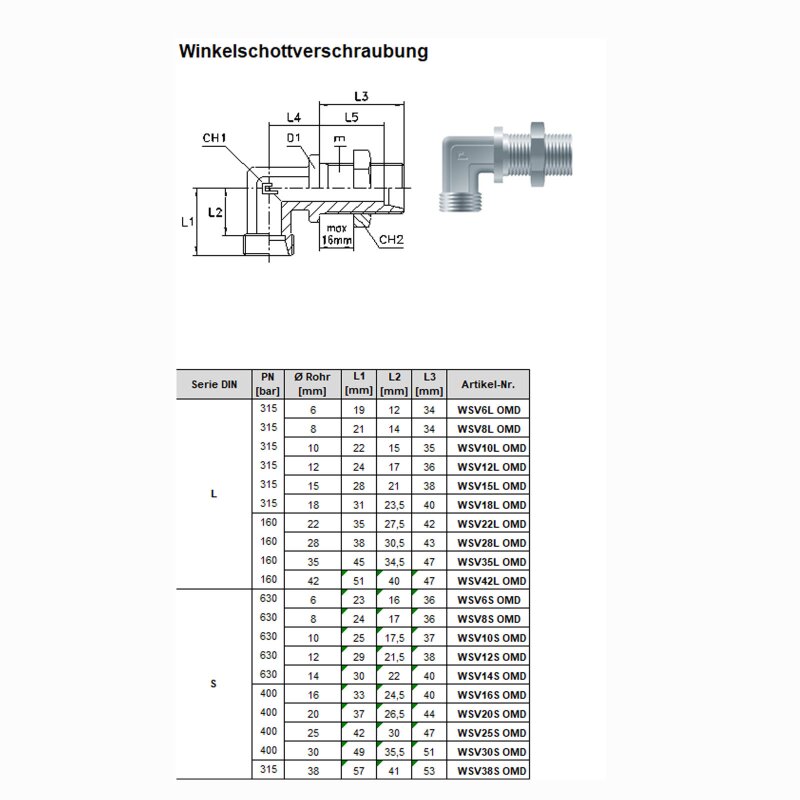

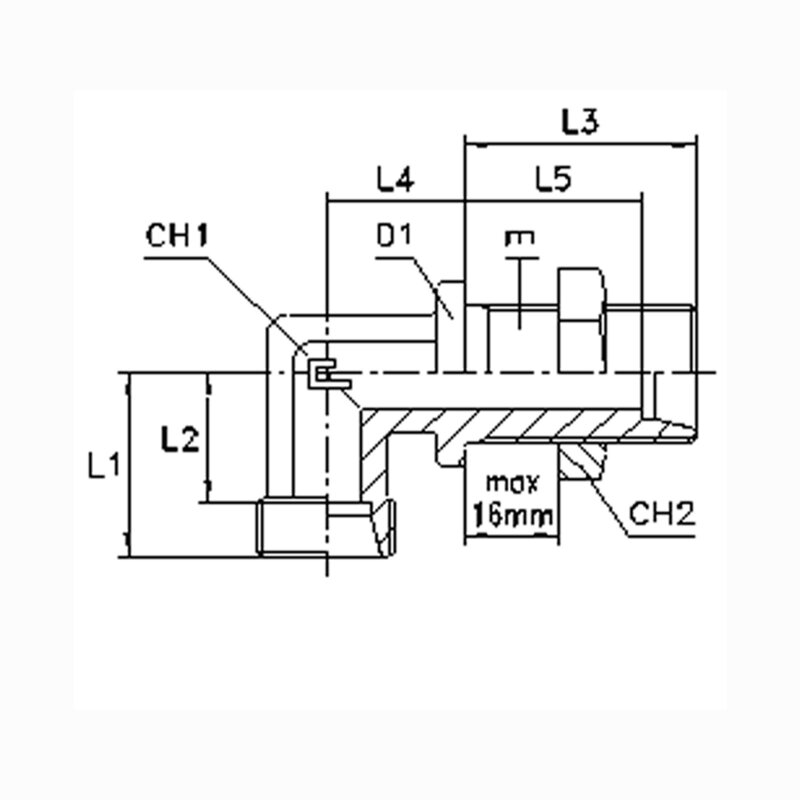

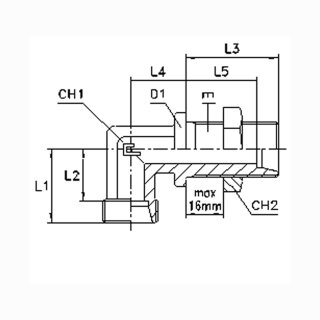

Serie DIN
Artikel-Nr.
PN [bar]
Rohr [mm]
Gewinde für Überwurfmutter
L1
[mm]
L2
[mm]
L3
[mm]
L
SV6L OMD
315
6
M 12 x 1,5
19
12
34
L
SV8L OMD
315
8
M 14 x 1,5
21
14
34
L
SV10L OMD
315
10
M 16 x 1,5
22
15
35
L
SV12L OMD
315
12
M 18 x 1,5
24
17
36
L
SV15L OMD
315
15
M 22 x 1,5
28
21
38
L
SV18L OMD
315
18
M 26 x 1,5
31
23,5
40
L
SV22L OMD
160
22
M 30 x 2
35
27,5
42
L
SV28L OMD
160
28
M 36 x 2
38
30,5
43
L
SV35L OMD
160
35
M 45 x 2
45
34,5
47
L
SV42L OMD
160
42
M 52 x 2
51
40
47
S
SV6S OMD
630
6
M 14 x 1,5
23
16
36
S
SV8S OMD
630
8
M 16 x 1,5
24
17
36
S
SV10S OMD
630
10
M 18 x 1,5
25
17,5
37
S
SV12S OMD
630
12
M 20 x 1,5
29
21,5
38
S
SV14S OMD
630
14
M 22 x 1,5
30
22
40
S
SV16S OMD
400
16
M 24 x 1,5
33
24,5
40
S
SV20S OMD
400
20
M 30 x 2
37
26,5
44
S
SV25S OMD
400
25
M 36 x 2
42
30
47
S
SV30S OMD
400
30
M 42 x 2
49
35,5
51
S
SV38S OMD
315
38
M 52 x 2
57
41
53
Hersteller:
Kategorie: Schneidring Rohrverschraubung
Artikelnummer: WSV
Bauform‍: Gerade Verschraubungen
Anschlussart 1‍: metrisch 24°
Anschlussart 2‍: metrisch 24°
Verschraubungsart‍: Rohrverschraubung Körper
Baureihe / Serie‍: Winkel
Versandgewicht‍: 0,10 Kg
Artikelgewicht‍: 0,10 Kg
Inhalt‍: 1,00 Stück
