Winkelverschraubung ohne Muttern und Schneidringe W

ab 1,18 €
inkl. 19% USt. , zzgl. Versand
Winkelverschraubung ohne Muttern und Schneidringe W

  • Serie
  • Rohr (mm)

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

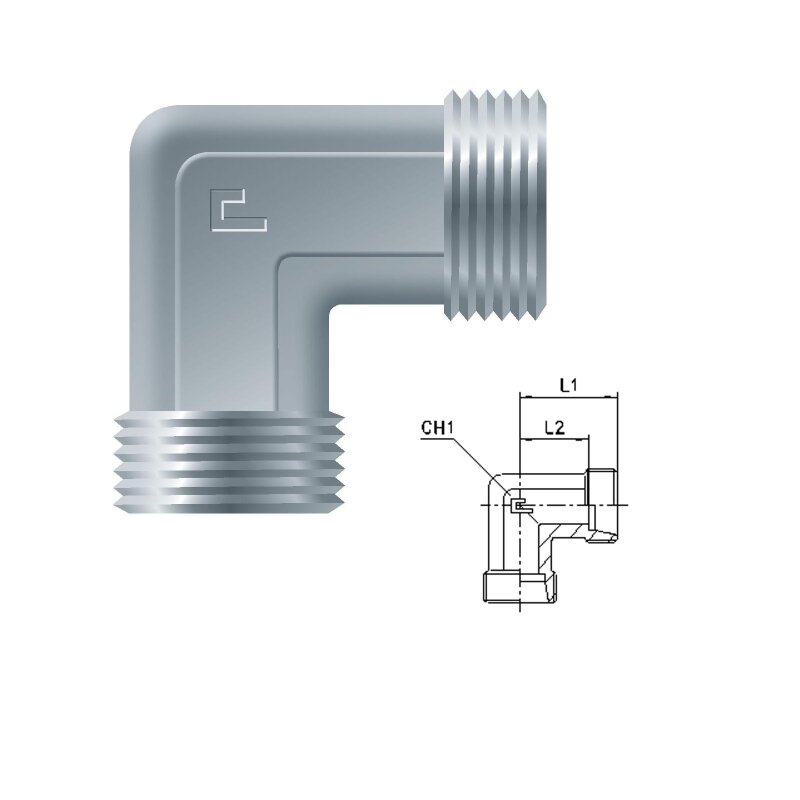

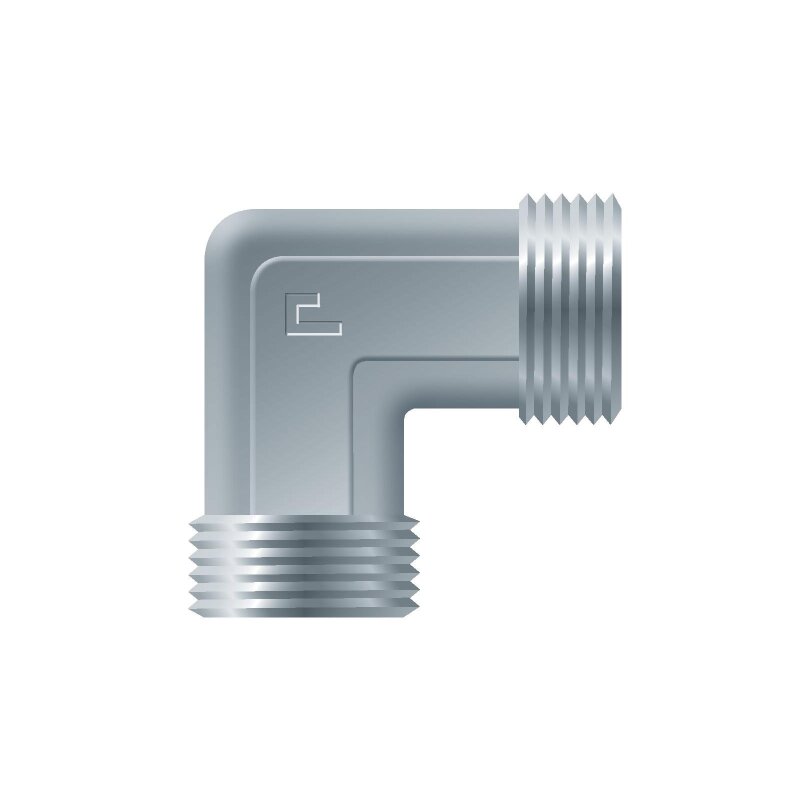

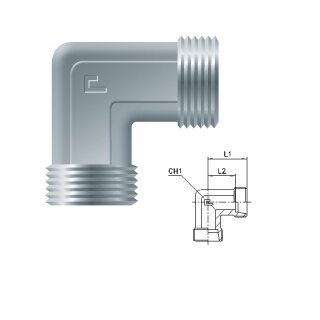

Winkelverschraubung ohne Muttern und Schneidringe W

Werkstoff: Stahl, verzinkt

Anwendung: Zum Verbinden von zwei Schlauchleitungen.

Serie / Baureihe:

LL= sehr leicht
L = leicht
S = schwer

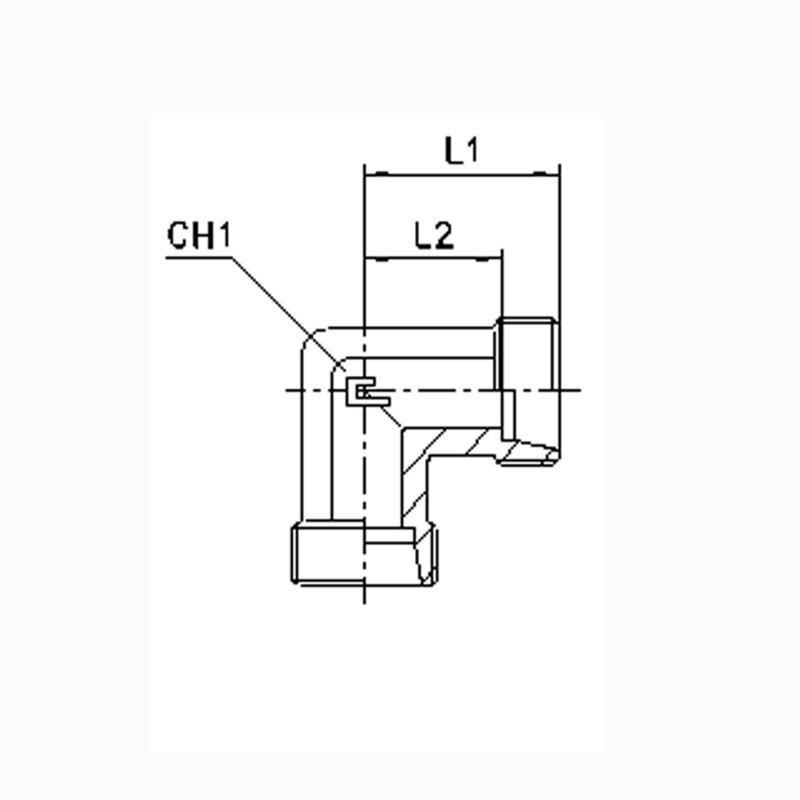

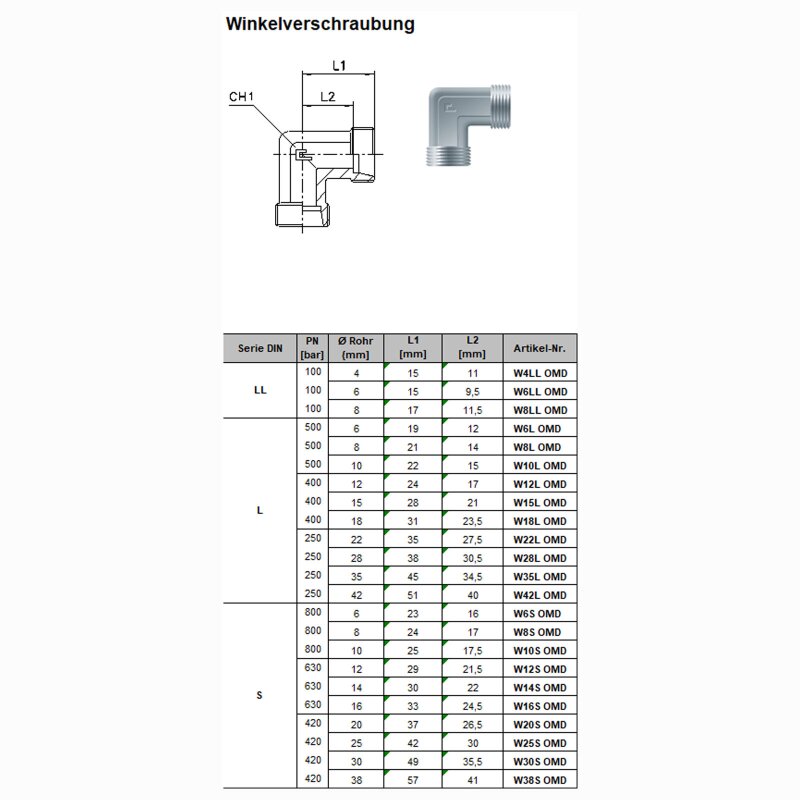

Serie DIN
Artikel-Nr.
PN [bar]
 Rohr [mm]
Gewinde für Überwurfmutter
L1
[mm]
L2
[mm]
LL
W4LL OMD
100
4
M 8 x 1
15
11
LL
W6LL OMD
100
6
M 10 x 1
15
9,5
LL
W8LL OMD
100
8
M 12 x 1
17
11,5
L
W6L OMD
315
6
M 12 x 1,5
19
12
L
W8L OMD
315
8
M 14 x 1,5
21
14
L
W10L OMD
315
10
M 16 x 1,5
22
15
L
W12L OMD
315
12
M 18 x 1,5
24
17
L
W15L OMD
315
15
M 22 x 1,5
28
21
L
W18L OMD
315
18
M 26 x 1,5
31
23,5
L
W22L OMD
160
22
M 30 x 2
35
27,5
L
W28L OMD
160
28
M 36 x 2
38
30,5
L
W35L OMD
160
35
M 45 x 2
45
34,5
L
W42L OMD
160
42
M 52 x 2
51
40
S
W6S OMD
630
6
M 14 x 1,5
23
16
S
W8S OMD
630
8
M 16 x 1,5
24
17
S
W10S OMD
630
10
M 18 x 1,5
25
17,5
S
W12S OMD
630
12
M 20 x 1,5
29
21,5
S
W14S OMD
630
14
M 22 x 1,5
30
22
S
W16S OMD
400
16
M 24 x 1,5
33
24,5
S
W20S OMD
400
20
M 30 x 2
37
26,5
S
W25S OMD
400
25
M 36 x 2
42
30
S
W30S OMD
400
30
M 42 x 2
49
35,5
S
W38S OMD
315
38
M 38 x 2
57
41
Hersteller: Erkaflex
Kategorie: Schneidring Rohrverschraubung
Artikelnummer: W
Bauform‍: Gerade Verschraubungen
Anschlussart 1‍: metrisch 24°
Anschlussart 2‍: metrisch 24°
Verschraubungsart‍: Rohrverschraubung Körper
Baureihe / Serie‍: Winkel
Versandgewicht‍: 0,10 kg
Artikelgewicht‍: 0,10 kg
Inhalt‍: 1,00 Stück
