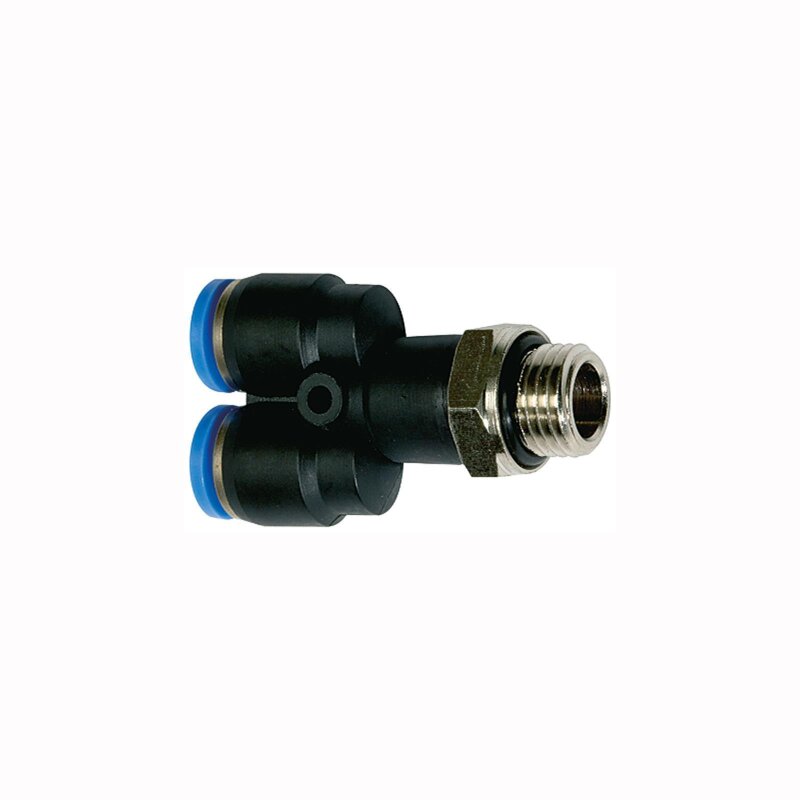

Y-Steckverschraubung drehbar AG zylindrisch mit O-Ring (NBR)
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbare Y-Steckverschraubung AG zylindrisch mit O-Ring (NBR)
Arbeitsdruck max. | 15 bar |
Temperaturbereich | -20 °C bis 80 °C |
Material | Kunststoff bzw. Messing vernickelt |
Lösering | Kunststoff |
Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
Anwendungsbereich | Luft, Vakuum |
Empfohlener Schlauch | PU oder PA (Nylon) |
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |

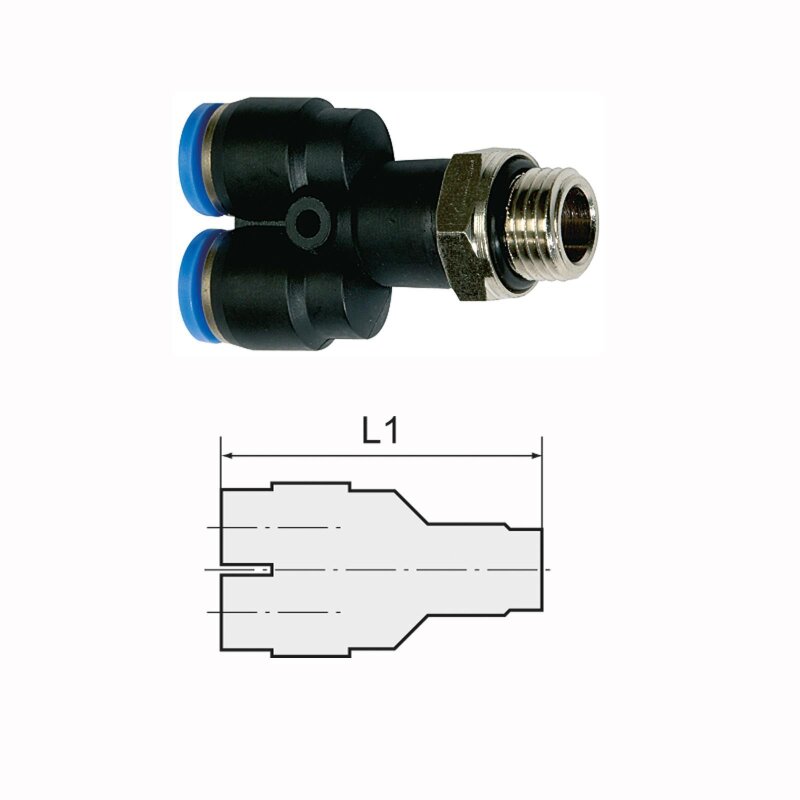

L1
mm |
SW
mm |
M5
|
4
|
15
|
39,5
|
10
|
M5
|
6
|
15
|
40,0
|
12
|
G 1/8
|
4
|
15
|
42,5
|
12
|
G 1/8
|
6
|
15
|
43,5
|
14
|
G 1/8
|
8
|
15
|
46,3
|
14
|
G 1/8
|
10
|
15
|
55,5
|
17
|
G 1/8
|
12
|
15
|
58,4
|
21
|
G 1/4
|
4
|
15
|
44,0
|
12
|
G 1/4
|
6
|
15
|
45,0
|
14
|
G 1/4
|
8
|
15
|
47,8
|
17
|
G 1/4
|
10
|
15
|
56,5
|
17
|
G 1/4
|
12
|
15
|
59,4
|
21
|
G 3/8
|
6
|
15
|
46,5
|
14
|
G 3/8
|
8
|
15
|
49,3
|
17
|
G 3/8
|
10
|
15
|
58,0
|
20
|
G 3/8
|
12
|
15
|
60,4
|
21
|
G 3/8
|
16
|
15
|
69,0
|
24
|
G 1/2
|
6
|
15
|
49,0
|
14
|
G 1/2
|
8
|
15
|
52,8
|
17
|
G 1/2
|
10
|
15
|
61,5
|
19
|
G 1/2
|
12
|
15
|
63,9
|
24
|
G 1/2
|
16
|
15
|
72,5
|
24
|
Hersteller: | Schlauch24 |
Kategorie: | Pneumatikverbinder - Blaue Serie |
Artikelnummer: | BS-YSDAZ |
