Hydraulikverschraubungen

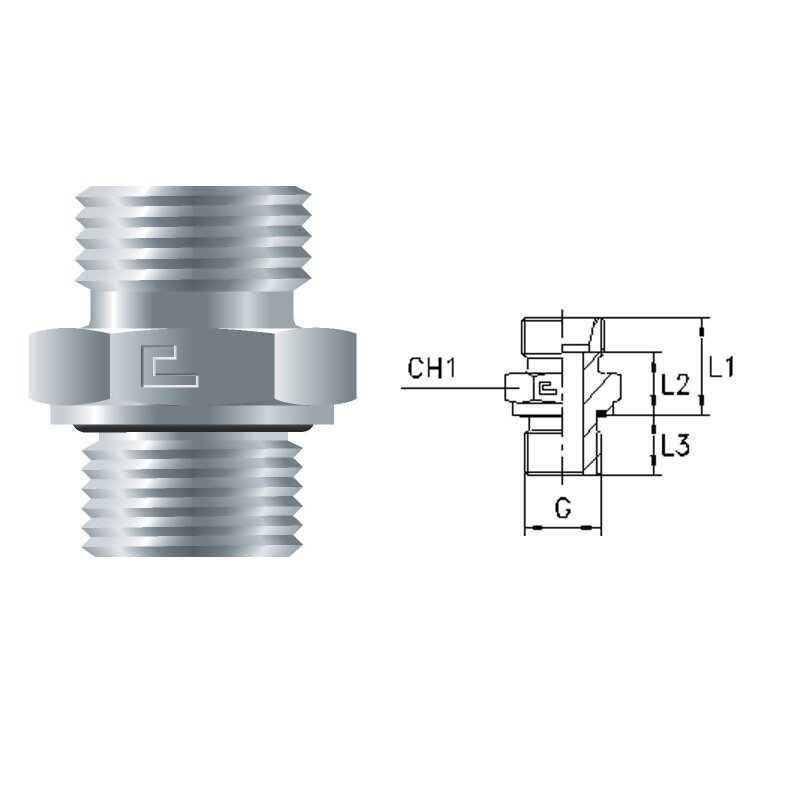

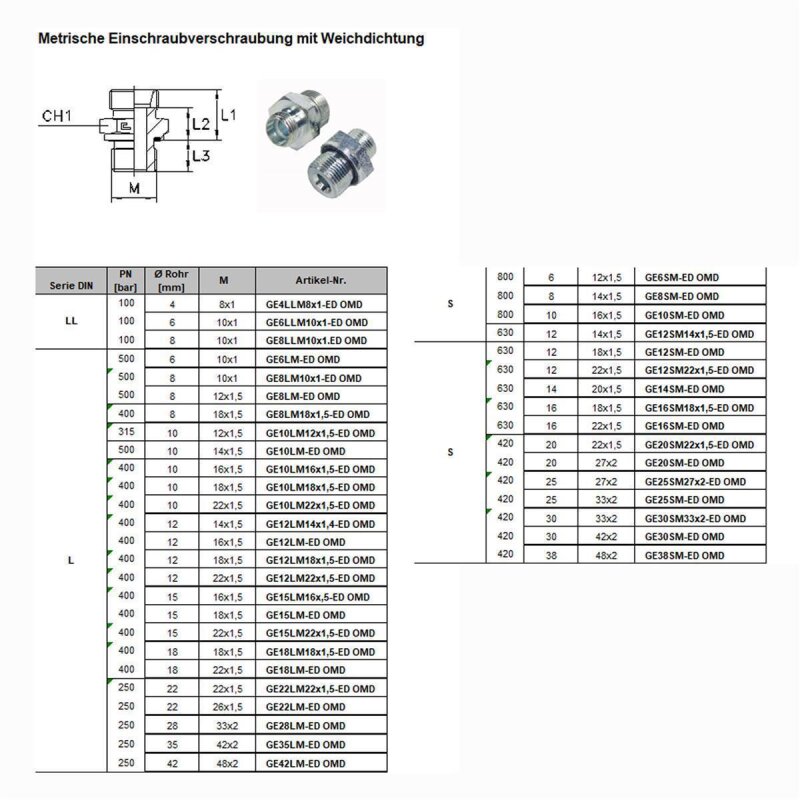

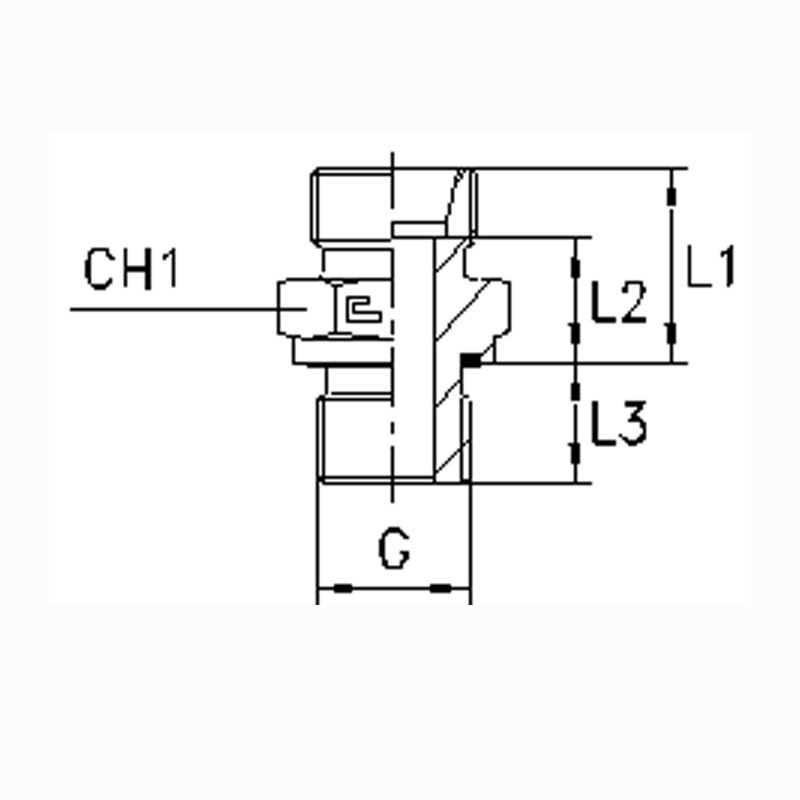

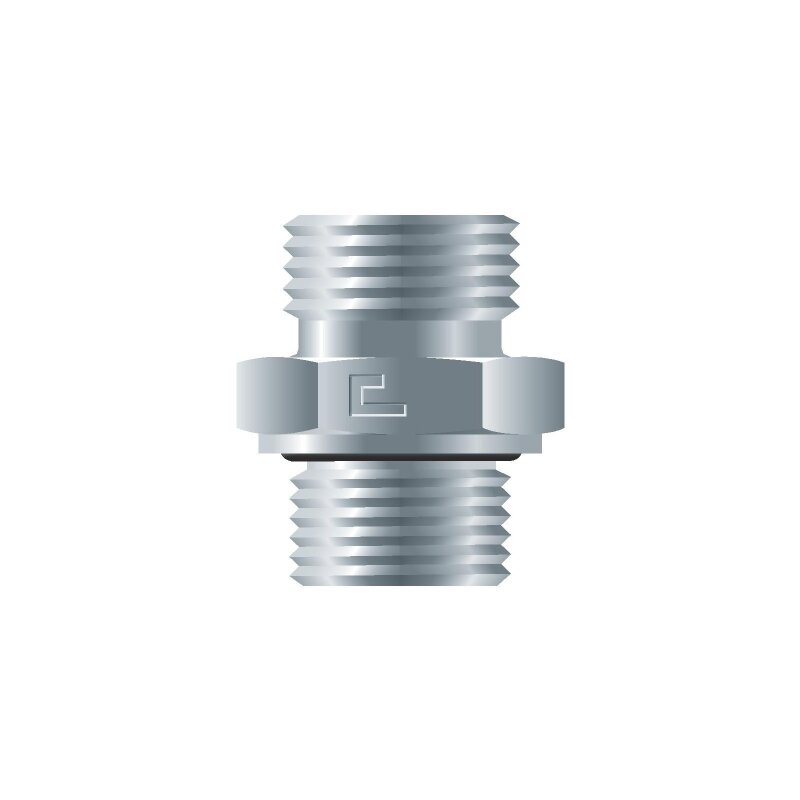

Metrische Einschraubverschraubung mit Weichdichtung
Serie / Baureihe: L= leicht
Serie / Baureihe: S = schwer
Werkstoff: Stahl, verzinkt
Anwendung: Zum Verbinden von zwei Schlauchleitungen mit Schneidringverschraubungen.
Serie / Baureihe: LL= sehr leicht
Serie DIN |
Artikel-Nr. |
PN [bar] |
Rohr [mm] |
Gewinde M |
LL |
GE4LLM8x1-ED OMD
|
100 |
4 |
M 8 x 1 |
LL
|
GE6LLM10x1-ED OMD
|
100
|
6 |
M 10 x 1
|
LL
|
GE8LLM10x1.-ED OMD
|
100 |
8 |
M 10 x 1
|
Serie / Baureihe: L= leicht
Serie DIN |
Artikel-Nr. |
PN [bar] |
Rohr [mm] |
Gewinde M |
L |
GE6LM10x1-ED OMD
|
315
|
6 |
M 10 x 1
|
L
|
GE8LM10x1-ED OMD
|
315
|
8 |
M 10 x 1
|
L
|
GE8LM12x1,5-ED OMD
|
315
|
8 |
M 12 x 1,5
|
L |
GE8LM18x1,5-ED OMD
|
315
|
8 |
M 18 x 1,5
|
L |
GE10LM12x1,5-ED OMD
|
315
|
10 |
M 12 x 1,5
|
L |
GE10LM14x1,5-ED OMD
|
315
|
10 |
M 14 x 1,5
|
L |
GE10LM16x1,5-ED OMD
|
315 |
10
|
M 16 x 1,5
|
L |
GE10LM18x1,5-ED OMD
|
315
|
10 |
M 18 x 1,5
|
L |
GE10LM22x1,5-ED OMD
|
315
|
10
|
M 22 x 1,5
|
L |
GE12LM14x1,5-ED OMD
|
315
|
12
|
M 14 x 1,5
|
L |
GE12LM16x1,5-ED OMD
|
315
|
12
|
M 16 x 1,5
|
L
|
GE12LM18x1,5-ED OMD
|
315
|
12
|
M 18 x 1,5
|
L
|
GE12LM122x1,5-ED OMD
|
315
|
12
|
M 22 x 1,5
|
L |
GE15LM16x1,5-ED OMD
|
315
|
15
|
M 16 x 1,5
|
L |
GE15LM18x1,5-ED OMD
|
315
|
15
|
M 18 x 1,5
|
L
|
GE15LM22x1,5-ED OMD
|
315
|
15 |
M 22 x 1,5
|
L
|
GE18LM18x1,5-ED OMD
|
315
|
18 |
M 18 x 1,5
|
L
|
GE18LM22x1,5-ED OMD
|
315
|
18 |
M 22 x 1,5
|
L
|
GE22LM22x1,5-ED OMD
|
160
|
22 |
M 22 x 1,5
|
L
|
GE22LM26x1,5-ED OMD
|
160
|
22 |
M 26 x 1,5
|
L
|
GE28LM33x2-ED OMD
|
160
|
28
|
M 33 x 2
|
L
|
GE35LM42x2-ED OMD
|
160
|
35
|
M 42 x 2
|
L
|
GE42LM48x2-ED OMD
|
160 |
42
|
M 48 x2
|
Serie / Baureihe: S = schwer
Serie DIN |
Artikel-Nr. |
PN [bar] |
Rohr [mm] |
Gewinde M |
S |
GE6SM12x1,5-ED OMD
|
630
|
6 |
M 12 x 1,5
|
S
|
GE8SM12x1,5-ED OMD
|
630
|
8 |
M 14 x 1,5
|
S
|
GE10SM16x1,5-ED OMD
|
630
|
10 |
M 16 x 1,5
|
S
|
GE12SM14x1,5-ED OMD
|
630
|
12 |
M 14 x 1,5
|
S
|
GE12SM18x1,5-ED OMD
|
630
|
12 |
M 18 x 1,5
|
S
|
GE12SM22x1,5-ED OMD
|
630
|
12 |
M 22 x 1,5
|
S
|
GE12SM20x1,5-ED OMD
|
630
|
14
|
M 20x 1,5
|
S
|
GE16SM18x1,5-ED OMD
|
400
|
16 |
M 18 x 1,5
|
S
|
GE16SM22x1,5-ED OMD
|
400
|
16
|
M 22 x 1,5
|
S
|
GE20SM22x1,5-ED OMD
|
400
|
20
|
M 22 x 1,5
|
S
|
GE20SM27x2-ED OMD
|
400
|
20
|
M 27 x 2
|
S
|
GE25SM27x2-ED OMD
|
400
|
25 |
M 27 x 2
|
S
|
GE25SM33x2-ED OMD
|
400
|
25
|
M 33 x 2
|
S
|
GE30SM33x2-ED OMD
|
400
|
30
|
M 33 x 2
|
S
|
GE30SM42x2-ED OMD
|
400
|
30
|
M 42 x 2
|
S
|
GE38SM38x2-ED OMD
|
315
|
38 |
M 48 x 2
|
Hersteller: | Erkaflex - Eigenmarke |
Kategorie: | Schneidring Rohrverschraubung |
Artikelnummer: | GE12LM-ED OMD |
GTIN: | 4251768502909 |
Bauform: | Gerade Verschraubungen |
Anschlussart 1: | metrisch 24° |
Anschlussart 2: | metrisch 24° |
Verschraubungsart: | Rohrverschraubung Körper |
Baureihe / Serie: | Winkel |
Versandgewicht: | 0,10 kg |
Artikelgewicht: | 0,10 kg |
Inhalt: | 1,00 Stück |
